工厂过程控制仪表实操培训装置

时间：2026-02-05 14:00:20 点击次数：中人教仪厂

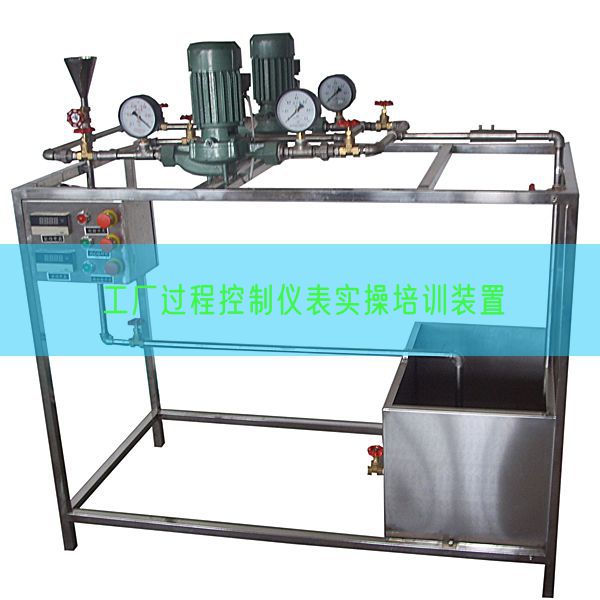

工厂过程控制仪表实操培训装置(图1)

-CG25 工厂过程控制仪表实操培训装置 一、装置要求
1.工厂过程仪表实操培训装置完成对温度（℃）、压力、流量、液位等仪表的线路控制、调动，装置写入电压（V）为220V，不锈钢框体结构，尺寸为2400*600*1800mm（长*宽*高）；需配套实操电脑、实操桌椅。
2.全部仪表过程连接口为标准过程连接口。
3.二次仪表及控制按钮装配在不锈钢网孔板上。
二、设备构成
1、动力系统：1套；
2、有机玻璃水箱：3套；
3、储水箱：1套；
4、液位检验测试两路：磁翻板液位计和电容液位计检验测试线路各一路；
5、流量检验测试三路：电磁流量计、涡轮流量计检验测试各一路；
6、压力检验测试三路：压力表就地显露一路、压力变送器检验测试线路两路；
7、温度（℃）检验测试三路：阻电阻、热电偶和铂电阻一体式温度（℃）变送器检验测试线路各一路。
三、设备及仪表配备表单

设备名称			规格型号		数量	生产厂家			供货期
工程过程仪表实操培训装置			-CG25		1套	上海教育设备制造有限公司			8周
一、主要工序技艺设备
序号	设备名称	规格型号/功能数值说明						数量
1	对象框体结构	主体应用不锈钢钢架，构造坚固，外表美观。						1套
		外观尺寸：24006001800mm（长宽高），带水平调动型支撑脚轮。
2	储水箱	304不锈钢材料，容积150L，带贮水排空底阀和盖板，管路循环水与泵吸入口间有隔板设计。						1套
3	1号水箱	优质有机玻璃水箱，透明度高，容积18L，构造特殊由三个槽构成设计，保证实验液位平稳；						1套
4	2号水箱	优质有机玻璃水箱，透明度高，容积18L，构造特殊由三个槽构成设计，保证实验液位平稳；						1套
5	3号水箱	优质有机玻璃水箱，透明度高，容积18L，构造特殊由三个槽构成设计，保证实验液位平稳；						1套
6	锅炉	含有概括加热层（锅炉内胆）和冷却层（锅炉夹套），均由304不锈钢精制而成，内胆尺寸Ф159400mm，夹套Ф219400mm，锅炉内胆内置加热功率（W）为3KW电加热器。						1台
7	盘管	模仿工业现场的管道输送和滞后环节，在盘管上有温度（℃）检验测试点，它们的滞后时间常数不一样，在实验过程中可按照不一样的实验需要选用；						1台
8	磁力驱动泵	型号：：MP-55R-220电压（V）：220V 扬程6m 功率（W）90W DN25，生产厂家：上海新西山						1台
9	磁力驱动泵	型号：MP-55R-380，三相交流AC220v，功率（W）180W，变频器控制流量，生产厂家：上海新西山						1台
10	电磁阀	304不锈钢，AC220V，DN15。						1台
11	锅炉防干烧保护装置	为保证实验效果好、不降低锅炉加热功率（W）的前提下，本套装置配备装备了良好的防干烧保护系统，当锅炉内胆液位低于红色警戒水位线时，保护装置将切断调压模型块输出电压（V），以有效保护电加热管不被干烧损坏。						1台
12	三相可控硅移相调压装置	由三相SCR同步移相触发模型块和三相调压模型块构成，经过标准4～20mA电流（A）信号，对触发模型块实行控制，从而对调压模型块实行输出调压控制，控制输出与控制信号设定有很高的线性度，调压效果好。						1台
13	管道及阀门	304不锈钢管路、阀门系统（数量适用工序技艺流程需要）						若干
14	空压泵	气动仪表供气，德力西空压机 50L						1台
二、主要仪表功能数值
1	检验测试变量	设备名称		仪表名称、规格及型号			数量			生产厂家
2	温度（℃）	PT100铂电阻		配变送器、0-100℃、4-20mA			1台			上海
		K型热电偶		0-100℃			1台			上海
		铂电阻一体式温度（℃）变送器		4-20mA 0-100℃			1台			上海
3	压力	压力表		Y100，0-0.1Mpa径向装配，外螺纹M20*1.5，精确度1.6级			1台			上海
		智能压力变送器		0-100KPa 4-20mA G1/2外螺纹			1台			上海
4	流量	电磁流量计		精确度1.0%FS4-20mA测量范围0-2000L/h连接口：DN15法兰连接			1台			合肥福斯达
		涡街流量计		精确度1.0%FS4-20mA测量范围0-2000L/h连接口：G1/2外螺纹			1台
		电容液位计		（HART）检验测试线路带远传，现场显露，精确度1.0%FS4-20mA 连接口：G1/2外螺纹测量范围：50cm			1台			合肥福斯达
6	调动器	智能电动调动阀		4-20MA，可将信号反馈到上位机界面DN20-10			1台			浙江西也纳
7		变频器		4-20MA，可将信号反馈到上位机界面			1台			三菱
8		电磁阀		24VDC电磁阀，带开到位关到位信号反馈连接口：G1/2内螺纹			1台			德力西
9		气动调动阀		4-20MA（HART），可将4-20MA信号反馈到上位机界面 DN20-10			1台			上海江郎
10		调压模型块		4-20MA，可将信号反馈到上位机界面			1台			温州
11	声光报警系统	闪光报警器		AI-302M ，8路			1台			厦门宇电
12	二次显露仪表			智能调动仪：2个			与一次仪表配套使用			厦门宇电
				流量积算仪：1个						厦门宇电
				无纸纪录仪：1个						厦门宇电
13	实操站			实操站为国产知名品牌，实操站主机内部存储16G 512固态硬盘，i7-13700F处置整理器，RTX3060单独显露器，windows10系统，带VGA、HDMI等连接口，显露器分辨率2560*1440OP，刷新率165Hz以上，IPS操作面板。			1套			联想
14	实操台			材料为钢材喷塑，实操台尺寸长宽高为1200600750，配套座椅。			1套			上海
