集散型过程控制综合实验装置，集散控制系统

时间：2025-07-30 23:40:36 点击次数： 中人教仪厂

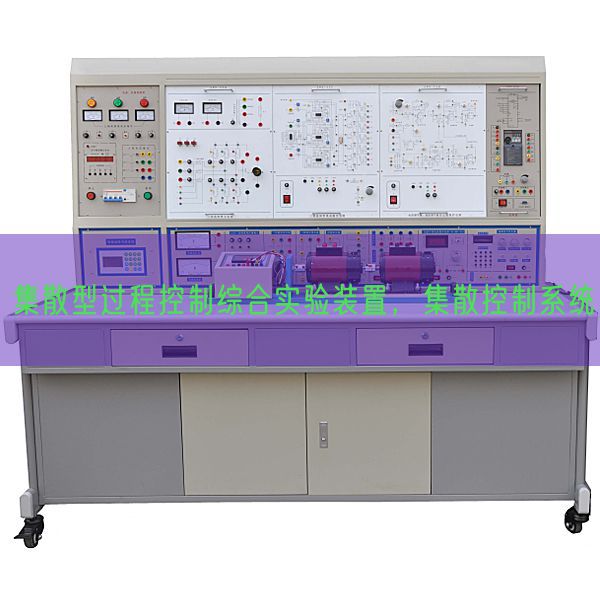

集散型过程控制综合实验装置，集散控制系统(图1)

-CG28 集散型过程控制综合实验装置
一、基础简介：
集散型过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度（℃）、压力、流量、液位等功能数值，对其实行测量、控制，解析过程功能数值改变特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简便，性价比优越。本装置集合多种控制方法，再现实际工业现场使用的控制手段，并提供用户更友好的研发连接口。
1、功能：
(1)、集散型过程控制综合实验装置可适用"自动调动原理"，"过程控制"，"控制仪表"，"自动检验测试技术与传感器","计算机数值"及相关课程的教学实验需求；
(2)、集散型过程控制综合实验装置可作为有关企业技术人员、仪表实操人员、系统运行监控人员的实习、培训实验设备。
2、技术支持：
公司依托浙江大学强大的技术支持，拥有过程控制实验装置的自主研发能力。集合控制领域的新课程理论、新方法，公司将源源不断研制和创新实验设备，研发各种先进控制算法，以适应高校教学实验改革，适用现代化教育发展的需要，促进向更高层次发展。
公司倡导诚信服务，竭力做好客户服务和技术支持作业。经过直观真实的实验，使学生全面系统地理解过程控制系统的特性，学习掌控把握掌控把握控制系统的设计与完成方法。

二、设备构造与特别点：
1、外观构造： 2、设备特别点：
（1）、三水箱配备；双路供水系统。
（2）、实验储物柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（3）、人性化设计，配备有储水箱，进排水自控装置，减轻实验人员劳动强度。配备有实验专用线的挂线架，取线挂线便利、整洁、美观。为实验文明实操提供条件。
（4）、装置的仪表、部位件均选用现代化技术工业级设备，智能化程度高。精确度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（5）、安全度高，系统配备有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（6）、开放度好，在教师指导下，学生可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地实时弯曲线实行课程理论解析等。
（7）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器作业。
B、电加热管电源控制开关应用钥匙开关，不实验时，由教师保护放置钥匙，避免无关人员误实操。
（8）、电源保护措施
A、加有电流（A）型漏电保护器。
B、三相电源加有保险管，防止断路。
（9）、电源启停控制方法；
应用启停按钮控制接触器来控制电源的启停。
（10）、漏电保护装置及安全性和安全承诺；
A、各种电源及各种仪表的可靠的保护功能
B、各种电源及各种仪表的强电应用开关控制，学生不自行接线，不存在强弱电混插的问题。
C、实验强电接线插头应用封闭式构造，防止触电事故的发生。
(11)、系统水路图


三、技术功能数值与要求:
1、供电电源
一相交流AC电源：220VAC±10%、50Hz±5%、16A，系统必需接地良好。
2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
3、上位计算机数值组态系统
(1)、SCKEY 系统组态系统
(2)、就地实时监控系统图形化组态系统
4、外观尺寸（结合后）：2200mmX1900mmX700mm。
5、重量（kg）：实验储物柜，约重200Kg；实验台+实验架，约重250Kg

四、系统配备
执 行 机 构
名称 单位 数量 备注 特别点
智能电动调动阀 只 1 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大.作业电压（V） 24VAC，写入电流（A）4-20mADC(美国) 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大,比普通的电动阀贵
二相磁力泵 台 1 静音，作业电源：220VAC，50Hz，120W 声音对比小,有利于实验室保持安静,作业的平稳性非常好
三相磁力泵 台 1 无泄漏，低噪音，三相220VAC，250W。
三菱变频器 只 1 写入电源：220VAC，50Hz；输出：三相220VAC0.4Kw；
输出频率改变界限：0-250Hz，实际应用设定为50/60Hz； 信号写入：4-20mADC。
温控调压模型块+散热器 套 1 全隔离一相交流AC可控硅调压模型块；控制信号：4-20mADC。 自行设计功能可靠安全
加热环 只 1 功率（W）：1600W，220VAC。

传 感 变 送 器
扩散硅压力（液位）变送器 只 3 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精确度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 不锈钢隔离膜片,适用界限广,高精确度,高温定性,高可靠性,构造精巧装配便利,零点漂移小,它的价格是普通的传感器的两倍
压力变送器 只 1 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精确度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。
Pt100温度（℃）传感器及温度（℃）变送器 套 4 Pt100：A级；温度（℃）变送器：0.5级精确度，0-100℃。
涡轮流量计及流量变送器 套 1 （1）测量范围：选0-800L/h；（2）输出信号：4-20mADC；（3）精确度：0.2级。 构造小巧精致,装配便利,精确度高
FMCLDE电磁流量计 套 1 （1）测量范围：选0-800L/h；（2）输出信号：4-20mADC；（3）精确度：0.2级。

DCS控制站硬件
序号 名称 型号 单位
1 机储物柜 XP201S 1个
2 I/O机笼 XP211 1个
3 数值转发卡 XP233 1块
4 主控制卡 XP243 1块
5 电源（5V,24V)150W XP251-1 1个
6 电源箱机笼 XP251 1个
7 AC配电箱 XP256 1个
8 6路电流（A）信号写入卡 XP313 2块
9 4路模仿量输出卡 XP322 1块
10 8路晶体管触点开关量输出卡 XP362 1块
11 通讯连接口卡 XP244 1块
12 电源指示卡 XP221 1块
13 端子板转接模型块 XP521 3块
14 交流AC开关量信号写入端子板（110VAC） XP563-110V 2块
15 交流AC开关量信号写入端子板（220VAC） XP563-220V 2块

实操站系统
序号 名称 型号 单位
1 就地实时监控 XP111 2套
2 工程师站组态系统 XP135 1套
3 OPC系统 OPC综合版 1套
4 中文Windows 2000 授权标准版 1套
5 空开 C65N-2P-D/10A 1个
6 端子 SAK2.5EN 1只

plc控制系统：
中央处置整理单元 1500系列6ES71511-1PN 套 1 配DI、DO、AI、AO及CM、底座，背板
CPU 1511-1 PN，150 KB 程序，1 MB 数值；60 ns；包括 2x PN 连接口
拓展模型块 存储卡 存储卡4M 套 1
电源模型块 PS：60 W，规格限定写入电压（V） AC/DC 120/230 V 套 1
模仿量输出模型块 AQ 4：模仿量输出模型块，AQ 4x U/I ST, 35mm模型块， 套 1
模仿量写入模型块 AI 8：模仿量写入模型块，高速，AI 8x U/I HS, 35mm模型块， 套 2
开关量写入输出 DI16/DQ16：数字量写入/输出模型块，16x 24VDC/16x 24VDC/ 0.5A BA, 25mm模型块， 套 1

故障设定箱（1套）
1、智能调动阀写入故障
2、压力变送器故障
3、涡轮流量计故障
也可以在设备硬件上拆卸装配传感器和管道，设定传感器装配及管路铺设故障，并作计时考核

其 它 设 备
实验用淡蓝色透明有机玻璃水箱 只 3 三个圆型有机玻璃水箱
锈钢温控实验箱 只 1 由加热箱、冷却箱、溢流箱、加热环、Pt100、温度（℃）变送器构成，加热箱内无水断电保护装置，也防止温度（℃）干烧。
不锈钢储水箱 只 1 内有独特的构造设计和不锈钢过滤网，拆洗便利
储水箱自动进、排水装置 套 1 自动进排水减轻实验老师作业
接触器 只 4 施耐德（德国）
继电器 只 4 欧姆龙（日本）
电磁阀 只 4 三力信（国产）
液面探头 只 2 自制
配备有24v直线DC稳压电源 只 2 朝阳电源
全部不锈钢管及备品备件，多加设备的使用寿命。 套 1 外加工
实验储物柜 台 1 2000mm（高）×1200mm（长）×700mm（宽）；应用全开放式设计，美观大方，实操维护便利
实验台及实验架 套 1 外加工2000mm（高）×1200mm（长）×700mm（宽）
锅炉保护系统 套 1 锅炉加热防干烧系统

五、实验目录：
DCS和PLC控制实验内容
特性实验
1、 水箱单容特性实验
2、 水箱双容特性实验
3、 上下水箱双容特性实验
4、 电动阀流量特性实验
5、 变频器流量特性实验
6、 温度（℃）特性实验
7、 压力特性实验
单线路控制实验
1、电动调动阀支路单容液位控制实验
2、变频器支路单容液位控制实验
3、上水箱双容液位控制实验
4、上下水箱双容液位控制实验
5、三容液位控制实验
6、电动调动阀支路流量控制实验
7、变频器支路流量控制实验
8、锅炉内胆温度（℃）控制实验
9、锅炉内胆温度（℃）位式控制
串级控制实验
1、上水箱双容串级控制实验
2、上水箱液位与电动阀支路流量串级控制实验
3、上水箱液位与变频器支路流量串级控制实验
4、三闭环三容液位串级控制实验
5、温度（℃）串级实验
6、温度（℃）流量串级控制实验
7、温度（℃）与温度（℃）的串级控制实验
比值控制实验
1、单闭环比值流量控制实验
2、随动流量比值控制实验
前馈反馈控制实验
1、下水箱液位流量前馈反馈控制实验
2、锅炉内胆温度（℃）流量前馈反馈控制实验
解耦控制实验
1、液位温度（℃）解耦控制实验
2、上水箱双容液位解耦控制实验
滞后控制实验
1． Smith预估控制实验

常见问题：

1、如果我要购买集散型过程控制综合实验装置，集散控制系统，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的集散型过程控制综合实验装置，集散控制系统是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开集散型过程控制综合实验装置，集散控制系统的发票，您需要提供开票资料。

3、你们的集散型过程控制综合实验装置，集散控制系统都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
