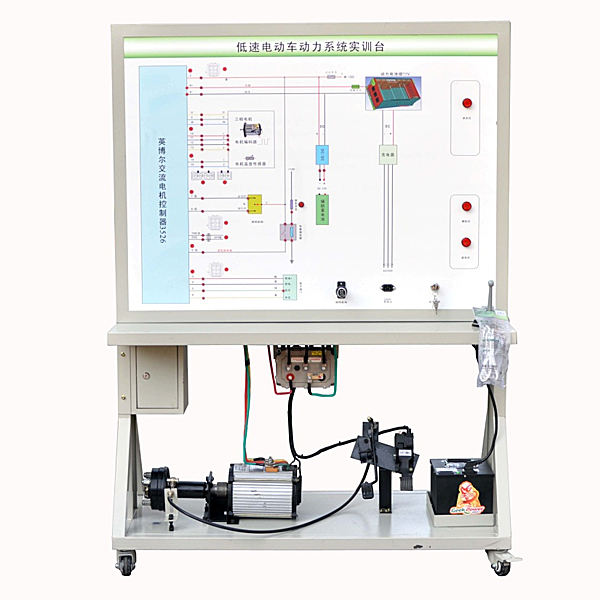

电动车电机示教实训装置

电动车电机示教实训装置,工业传感器实训装置

一、产品组成
主要由汽车交流永磁电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
1.汽车交流永磁电机及控制器的认知；
2.汽车交流永磁电机及控制器的结构及原理；
3.驾驶员的意图与永磁电机运转之间的体现；
4.常见故障的设置及考核；
5.配备完整的实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电机额定功率：4kw；
4、电机额定转速：3000rpm；
5、电机工作电压：72VDC；
6、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
7、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
9、机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。




电动车电机示教实训装置,工业传感器实训装置

一、功能概述

装置将工业传感器、工业模型有机结合，适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还增加了物联网传感器 、视觉传感器等，完全采用模型化设计，使学生能够更全面掌握各种工业传感器的应用；紧密结合传感器与检测技术的最新技术。

二、装置配置

(一)电源及仪表挂箱

1.交流电源AC220V，带漏电保护器

2.直流稳压电源：+24V/1A、±12V/1A、±5V

3.数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级

4.频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

(二)信号处理及接口挂箱

1.传感器信号转换电路

2.电磁阀/电机驱动电路

(三)变送器挂箱

1.电荷放大器

量程：102pc、103pc两档可调，最大输出电压：10V/5mA，与压电加速度传感器配套使用。

2.轴向位移变送器

量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

(四)材料分拣模型

1.直流减速电机，转速：20rpm/分，电源DC24V

2.电磁阀：二位五通

3.对射式光电开关传感器：检测距离5m，常开型，NPN晶体管输出输出。

4.霍尔接近开关传感器，检测距离10mm，可检测永磁体，常开型，NPN晶体管输出输出。

5.电感接近开关传感器：检测距离4mm，常开型，NPN晶体管输出输出。

6.电容接近开关传感器，检测距离2mm，常开型，NPN晶体管输出输出。

7.色标传感器：焦距12.5mm±2mm，红、蓝、绿三色光源，按钮式设定自动选择适用光源。

8.安全光幕传感器：检测距离：0.3～4m，继电器输出
