振动筛板萃取实验装置,筛板萃取塔实训台

【新型】中人ZRHGYL-16振动筛板萃取实验装置

更新时间:2023-12-16 15:16:50

用户关注度:

简要描述:

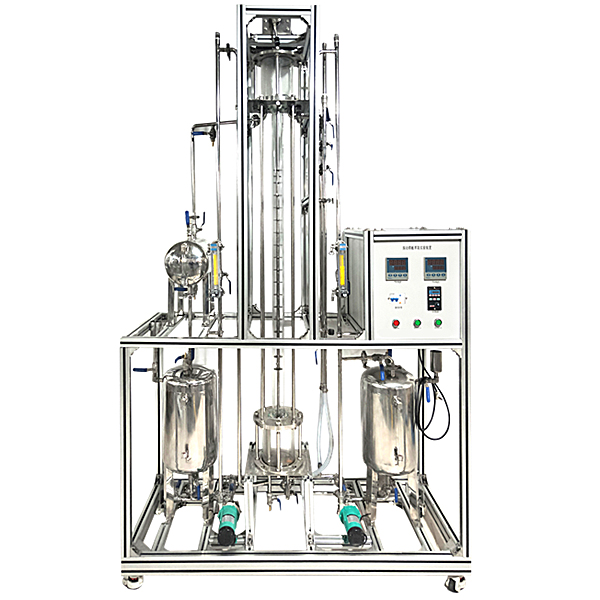

振动筛板萃取实验装置,筛板萃取塔实训台萃取塔全为玻璃制作。直径为φ45mm高度为1200mm。共20块筛板组成,周围用螺杆固定。能很好的观察到实验发生的全过程。

详细介绍

装置特点:
1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察,实现全方位教学与实验。
7、能在线监测实验原始数据,并可显示数据曲线。配真彩色TFT触摸屏带RS485接口,数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行杜绝安全事故。
装置功能:
1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取效率。
3、掌握振动频率与萃取效率的相互关系。
4、全触摸集成化控制,高稳定数据传输,硬件加密。
5、装置可实现移动终端扫码,获取装置工艺视频介绍。
设计参数:
常温、常压操作。
萃取塔转动频率:20―250r/min。
传质单元数 NOE:0.4―3.0。
传质单元高度HOE:0.3―2.0m。
体积总传质系数,KYea:2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
水流量:1.6~16L/h。
煤油流量:1.6~16L/h。
公用设施:
水:装置自带304不锈钢水箱,连接自来水接入。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:水―煤油―苯甲酸。
外配设备、药品:煤油―苯甲酸、Na(OH)2标准液、化学分析仪。(用户自配)
主要设备:
1、萃取塔全为玻璃制作。直径为φ45mm高度为1200mm。共20块筛板组成,周围用螺杆固定。能很好的观察到实验发生的全过程。
2、定位器:倒U状 ,直径φ10mm,304不锈钢材质。
3、可调速电机:电压AC220V,功率60W,电机的振动转速由调速器由变频器调节。
4、流量计:金属远传转子流量计,流量范围1.6~16 L/h,4-20mA远传输出,流量检测机构。数量2支。
5、测转速传感器:霍尔开关。
6、原料槽:容积20L,304卫生级不锈钢。
7、萃取相罐:容积20L,304卫生级不锈钢。
8、萃余相槽:容积20L,304卫生级不锈钢。
9、Pt100热电阻温度计 :0―100℃。
10、MP型磁力驱动泵(两台):功率30W,扬程8m。
11、电器:接触器、开关、漏电保护空气开关。
12、304不锈钢管路、管件及阀门。
13、中央处理器:执行速度 0.64μs,内存容量 16K;内建RS485通讯模式;功能:温度、压力等模拟量信号采集换算;
14、模拟模块:高达 16 位分辨率,总和精度±0.5%;
15、温度模块:分辨率 0.1℃,精度 0.5%;功能:温度信号采集换算;
16、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存2G,功能:中央处理器数据显示控制;
17、额定电压:380V,总功率:15kW;
18、外形尺寸:1500×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
19、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
20、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面。

常见问题:

1、如果我要购买振动筛板萃取实验装置,筛板萃取塔实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的振动筛板萃取实验装置,筛板萃取塔实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开振动筛板萃取实验装置,筛板萃取塔实训台的发票,您需要提供开票资料。

3、你们的振动筛板萃取实验装置,筛板萃取塔实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
