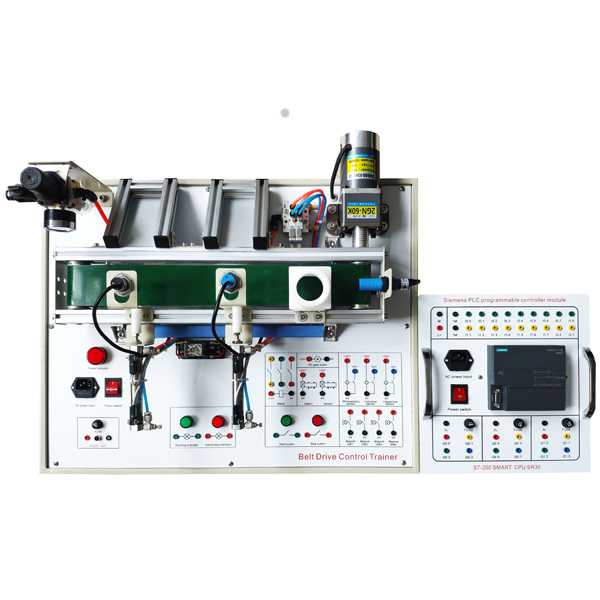

材料分拣实训装置

本实验设备应包含气动控制、电机传动、电磁铁控制、位置控制、传感器检测等教学内容，是实际工业现场生产设备的微缩装置。系统应基于多种传感器的检测，实现对不同材质、不同颜色物体的分拣。采用全开放式布局，锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。
二、特点
1.设备装置由底板、实训桌（型材结构）、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成，物料传送部分由电机和同步传送带组成。
2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。
3.通过传感器信号采集，plc编程，对交流电机、电磁阀、进行开关量控制、置控制、时序逻辑控制，实现对传送带上的物料进行定位、辨识、分类。
三、技术参数
1.输入电源：单相三线~220V±10% 50Hz
2.气源：0.2Mpa~0.55Mpa
3.工作环境：温度-10℃~+40℃相对湿度≤85%（25℃）海拔<4000m
4.实训装置容量：<0.5KW
四、装置组成
1.设备装置结构有型材底板结构
2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关、气泵组成
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成

材料分拣实训装置,水流空化现象演示实训装置

实验目的：
1、演示水流空化现象。
2、观测发生空化水流时U形管中液面的变化规律。
3、观测发生空化水流时量杯中的水面变化规律。
主要配置：
实验水箱、集水箱、空化管、实验水管、测压排、计量水箱、刻度标尺、秒表、水泵、回水系统、不锈钢框架
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、实验管：实验主管内径ф25mm,空化支管内径ф20 mm，上装内径为ф5mm的空化管，材质为全透明有机玻璃管，便于学生观察玻璃管内详细的实验经过及现象。通过调节水量控制阀来改变流体流速。
3、水泵为自吸泵，电压220V、**流量：2.0m3/h，**扬程：30m，功率：370W。
4、计量水箱：容积10L透明有机玻璃制作，带计量刻度。
5、蓄水箱：外形尺寸：500×400×400mm，优质PVC材质。
6、实验所用的流体-水为全循环使用设计，充分节约水资源。
7、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
