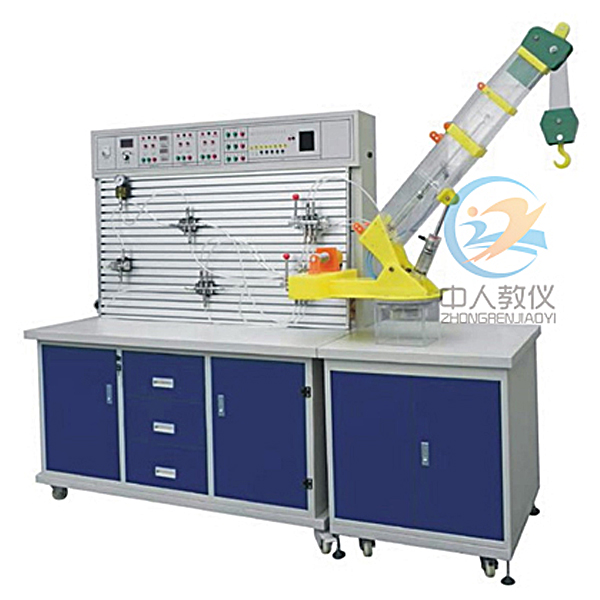

透明吊车液压模拟实训装置

透明吊车液压模拟实训装置,柜式机床电气技能实训台

一、概述
起重机是以轮胎式基础车为载体配以起重设备工作装置和操纵机构组成的自行起重机械，是工程机械中用途很广泛的一个机种。又称吊车，起吊搬运机械的一种。液压起重机是以轮胎式基础车为载体配以起重设备工作装置和操作机构组成的自行起重机械，是工程机械中用途很广泛的一个设备，它适用于大型野外施工工程，如建筑工地、施工筑路、水力工程、国防工程等行业。液压实验台具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实训设备。
二、设备构成
1、主要由起重机实训台、液压泵站、液压元件和各控制器件、可编程控制器（plc）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构。
3、可模拟真实起重机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件结构、工作原理，液压回路工作原理一目了然。整个实训台具有形象、直观、方便、可靠等优点。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件按放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用plc可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。





透明吊车液压模拟实训装置,柜式机床电气技能实训台

一、产品概述：

本机床电气技能考核实训装置，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。--它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、产品特点：

1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，每一面分别设有机床电气线路；

2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点；

3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分体及排除的训练要求；

4、通过一只转换开关就能实现两种机床电路的切换，方便快捷；

5、可以人为的设置故障点，只要通过开关切换就可设置；

6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。--还设有定时器兼报警记录仪，为学员的考核提供了一个统一的标准。

三、技术参数

1、输入电源：三相四线  380V±10% 50Hz

2、工作环境：温度温度：-10℃～+40℃   相对湿度：≤85%（25℃）

3、装置容量：≤1.5KVA

四、产品组成：

1、实训柜

实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个，外型尺寸：700mm×600mm×1800mm、设备重量：200㎏、防触电保护等级：I类、安全保护：设有过流、过载、漏电保护（漏电动作电流≤30mA，分断时间≤0.1S），符合国家相关标准。
