机械系统性能研究及参数可视化实训台

时间：2023-12-22 08:41:47 点击次数：中人教仪厂

机械系统性能研究及参数可视化实训台,透明电机与变压器实训台

该设备主要为机械基础实验室机械设计类综合实验而设置。机械性能实验项目由于局限于了解在特定的机械传动的某一部分功能，因而无法让学生全面地了解机械性能参数在实际机械系统中的变化和联系，无法让学生对机械系统的整体设计和性能产生综合性、创新性的思维。从系统角度了解机械传动、联接的功能和设计原理成为该类实验发展的趋势。该实验台以达到此目的为设计思路，通过可组合多负载的机械系统，向学生展示了典型机械结构的机械性能参数随实际工作情况变化而变化的过程，为学生研究分析机械性能参数提供了平台。同时该实验台以先进的测试技术和计算机分析技术为表达手段，为启迪学生的思维提供了重要的方法。
该实验系统在以往的传统验正型实验基础上开发而成综合了：
1.带传动实验；
2.液体动压滑动轴承；
3.螺栓组联接；
4.链传动速度波动效应；
5.动力学速度波动调节；
6.动态变负载螺栓联接实验。
该实验系统不但可以单独完成某项实验还可以同时完成几个实验，总体结构采用移动柜式，方便整个设备室内布置而且可大大节约实验空间及时间。

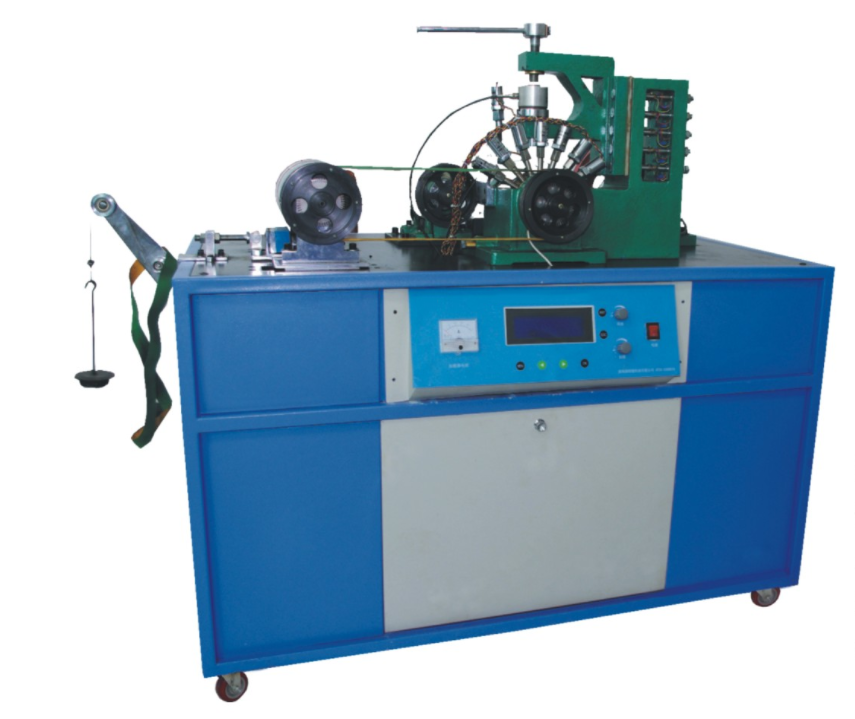

实验台机械系统均装在实验台的平板上，其中一台可水平移动的直流电机作为系统驱动，通过第一级皮带传动带动负载和后面的多级传动。另一级传动可安装带或链传动（以驱动变载装置），中间增加可操纵元件——电磁离合器，从而达到充分拓宽学生的设计视野，静态螺栓组联接加载采用螺纹加载方式，加载力可通过荷重传感器直接测得。在整个实验台机械系统中，第一级传动为平带传动，第二级传动可采用三角带或链传动，带传动实验采用工业用磁粉加载器加载，因此该系统是一个有多级负载模式、多级传动的系统。
虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。

机械系统性能研究及参数可视化实训台,透明电机与变压器实训台

本系列透明电机与变压器教学模型采用与实物相同外形尺寸，内部结构均按相应电机原理结构制作，外壳采用进口透明有机玻璃，采用模具一次成型，透明直观，形象逼真，并能通电演示，真实反应电机的结构及工作原理，是各类院校电机工作原理及结构的讲解及电机拆装、电机检修、电机维修及检测实训室理想的配套设备。

变压器模型是传统教具产品，在多年生产基础上不断改进探索，并参考国外先进工艺技术，采用高精度加工工艺克服了透明有机玻璃具有热塑性、容易变形及机械强度差的特点，全部实现了模具加工、一次成型。使电机模型透明直观、玲珑精致、形象逼真，并且能够通电转动演示。重点突出了“透明、演示”这一特殊的教学要求。在设计产品的同时，公司注重以理论为依据，以演示为目的。系列电机与变压器模型外形，采用实物同等形状，多种有机彩色配套，内部结构均按有关电机原理制作，极力追求模型的层次性、透视性，正确反映教学原理，力求达到更好的教学目的和效果。

清单及技术参数

序号	名称	规格	技术参数
ZRMX-MX1	三相绕线式异步电动机模型	260×180×220（mm）	三相绕线异步电动机模型,输入三相低压380V,转速每分钟500转800转
ZRMX-MX2	三相鼠笼式电动机模型	280×200×230（mm）	三相异步鼠笼式电动机模型,输入三相电压380V,转速每分钟600转1000转
ZRMX-MX3	单相异步鼠笼式电动机模型	280×200×230（mm）	单相异步鼠笼式电动机模型,输入电压单相电压220V,转速每分钟600转--1000转
ZRMX-MX4	直流伺服电动机模型	350×220×230（mm）	直流伺服电动机模型,输入直流220V,转速每分钟500转-800转
ZRMX-MX5	单相异步电动机原理演示仪	350×220×230（mm）	单相异步电动机原理演示仪,输入单相220V,转速每分8转
ZRMX-MX6	三相同步电动机模型	220×160×230（mm）	三相同步电动机模型,输入三相电压380V,转速每分钟500转-800转
ZRMX-MX7	X165MM三相步进电动机模型	320×220×270（mm）	三相步进电动机模型,输入电源220V,转速每分钟8转
ZRMX-MX8	直流发电机模型	350×320×260（mm）	直流发电机模型,输出电压6.3V-3V
ZRMX-MX9	三相交流发电机模型	350×320×260（mm）	输入交流电压220V，发出电压3V
ZRMX-MX10	矿用防爆电动机模型	280×200×230（mm）	矿用防爆电动机模型,输入三相电压380V,转速每分钟500转-800转
ZRMX-MX11	160型永磁发电机模型	350×320×260（mm）	160型永磁发电机模型,输出6.3V
ZRMX-MX12	直流电动机模型	350×220×250（mm）	直流电动机模型,输入直流220V,转速每分钟500--800转
ZRMX-MX13	三相异步深槽鼠笼式电动机模型	260×200×230（mm）	三相异步深槽鼠笼式电动机模型,输入三相电压 380V,转速每分钟600转-800转
ZRMX-MX14	三相异步双槽鼠笼式电动机模型	260×200×230（mm）	三相异步双槽鼠笼式电动机模型,输入三相电压380V,转速每分钟600转-800转
ZRMX-MX15	旋转磁场的产生和变速模型	230×200×230（mm）	旋转磁场的产生和变速模型,输入三相电压380V,转速每分钟400转-800转
ZRMX-MX16	硅整流发电机模型	350×320×260（mm）	硅整流发电机模型,输入三相电压220V,输出电压3V
ZRMX-MX17	三相电流和旋转磁场演示仪	230×200×260（mm）	三相电流和和旋转磁场演示仪,输入三相电压380V,转速每分钟600转800转
ZRMX-MX18	单相调速电动机模型	320×230×230（mm）	单相调速电动机模型,输入交流200V,转速每分300-500转
ZRMX-MX19	转子供电交流同步电动机模型	260×200×230（mm）	转子供电交流同步电动机模型,输入三相低压380V,转速每分钟500转-800转
ZRMX-MX20	杯形转子交流服侍电动机模型	260×220×230（mm）	杯形转子交流伺服电动机模型,输入交流220V,转速每分钟500转-800转
ZRMX-MX21	自整角电动机模型（发射机）	320×220×230（mm）	自整角电动机模型《发射机》,输入交流220V,转速每分600-800转,输出交流24V
ZRMX-MX22	自整角电动机模型（接收机）	320×220×260（mm）	自整角电动机模型《接收机》,接收电压24V,转速每分600-800转
ZRMX-MX23	单/三相变压器模型	700×500×700（mm）	输入380V，输出24V
ZRMX-MX24	三相凸极电动机模型	280×200×230（mm）	输入三相低压380V,转速每分500-800转
ZRMX-MX25	直流永磁电动机模型	350×200×230（mm）	输入单相电压220V 转速每分钟500转-800转

常见问题：

1、如果我要购买机械系统性能研究及参数可视化实训台,透明电机与变压器实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的机械系统性能研究及参数可视化实训台,透明电机与变压器实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开机械系统性能研究及参数可视化实训台,透明电机与变压器实训台的发票，您需要提供开票资料。

3、你们的机械系统性能研究及参数可视化实训台,透明电机与变压器实训台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
