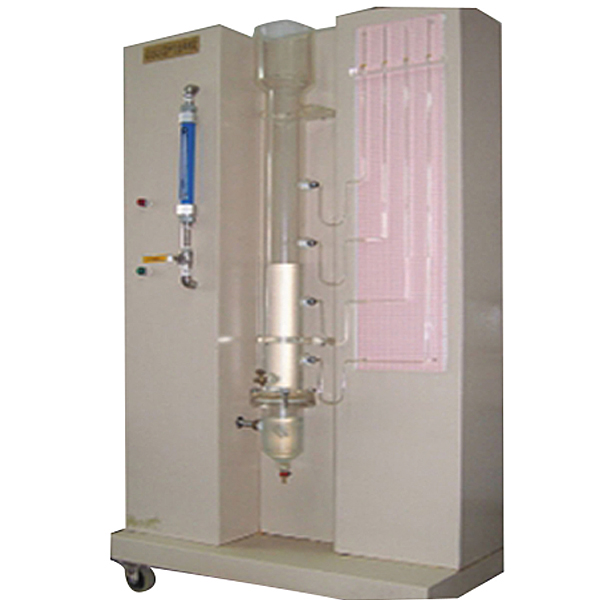

鼓泡反应器中气泡表面积及气含量测定实验台

时间:2024-01-09 15:16:21 点击次数: 中人教仪厂
鼓泡反应器中气泡表面积及气含量测定实验台,汽油发动机拆装、运行实训装置

装置功能
1、掌握静压法测定气含率的原理与方法。
2、掌握气液鼓泡反应器的操作方法。
3、了解气液比表面积的确定方法。
主要配置:
有机玻璃反应器、转子流量计、气体分布器、阀门、压差计、空压机、空气缓冲罐、气体调压阀、高品质铝合金型材框架。
公用设施:
水:装置自带水箱,连接自来水。实验时由水箱循环泵送入系统,循环使用。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自空压机(自带气源)
实验物料:自来水-空气
技术参数:
1、环境温度:5℃~40℃,配电:220V/500W。
2、反应器:Φ150×1600mm,底部设有圆形气体分布器。透明有机玻璃材质。
3、水泵:流量1m3/h,扬程15m,功率370W。
4、水箱:80L,透明有机玻璃材质。
5、管路:透明,壁厚≥2.0mm,透明可视材质。
6、溶气罐:304不锈钢材质,工作压力0.2-0.3 MPa。
7、转子流量计:液体16-160L/h,气体0.25-2.5m3/h。
8、无油静音空压机:功率750W,排气量36 L/min,工作压力0.7MPa。
9、电器:接触器、开关、漏电保护空气开关。
10、测压管,透明有机玻璃材质,数量4组。

鼓泡反应器中气泡表面积及气含量测定实验台,汽油发动机拆装、运行实训装置


鼓泡反应器中气泡表面积及气含量测定实验台,汽油发动机拆装、运行实训装置

一、产品简介
教学设备采用 电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接,可起动运行发动机,检测发动机的装配效果。
二.功能特点
1.实训台面板上绘有彩色喷绘电路图,学员可直观对照电路图和电控汽油发动机实物,认识和分析控制系统的工作原理;
2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成,运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成;
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止,可方便地进行拆卸和装配实训,底部放置接油盘,便于小零件、水及油的收集,做到三不落地;
运行检测控制台架安装有起动运行发动机所有的部件要素,如电控单元、水箱、油箱和油泵、仪表、点火开关等,与拆装翻转台架进行油路、电路、水路、气路的对接,可运行发动机(加速/减速/怠速工况正常)、检测发动机装配的效果;
4.实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色系统电路图,实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等;
实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速、喷油压力、进气岐管压力等参数变化;
6.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
9.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。

常见问题:

1、如果我要购买鼓泡反应器中气泡表面积及气含量测定实验台,汽油发动机拆装、运行实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的鼓泡反应器中气泡表面积及气含量测定实验台,汽油发动机拆装、运行实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开鼓泡反应器中气泡表面积及气含量测定实验台,汽油发动机拆装、运行实训装置的发票,您需要提供开票资料。

3、你们的鼓泡反应器中气泡表面积及气含量测定实验台,汽油发动机拆装、运行实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
