太阳能转换系统实验台

时间:2024-01-08 17:23:19 点击次数: 中人教仪厂
太阳能变换系统实验台,往返光机电实验台

一、系统含有概括

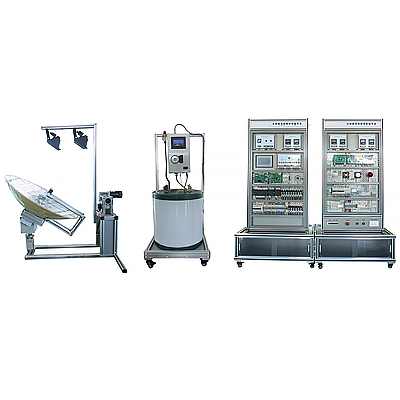

本平台含有概括光伏单元、水循环控制系统、实验系统等三个部分。光伏热泵系统,是一种综合运用光能的创新系统。应用网孔实操实操操作面板构造,模型块化功能设计,其具备同时产生电能和热能的能力,电能输出至实验控制系统,热能输出至储热水箱,热能输出的中,循环介质密封在循环管路中,经过水箱内的换热器与水实行换热,不污染水。系统作业中,触摸屏可就地就地就地实时读取运行功能数值和实行相关实操控制。
热泵循环系统的加入降低了光伏集合套件温度(℃)(℃)(℃),也大大提升了光能的运用率。
二、系统功能数值
1)光伏集合套件:峰值功率(W)(W)(W)(Pmax):100 W;峰值电压(V)(V)(V)(Vmp):18.17V;开路电压(V)(V)(V)(Voc):21.6 V;峰值电流(A)(A)(A)(Imp):5.51 A;短路电流(A)(A)(A)(Isc):6.06 A,冷面:应用水循环散热,启停可控。
2)保温水箱:容积30L有盘管(水箱容量(KV)(KV)(KV)可按照系统匹配,为保证实验效果,建议选取小容量(KV)(KV)(KV)水箱);内胆材料食品级不锈钢;2路循环进出水口,温度(℃)(℃)(℃)检验测量试验口和排气口。
3)模仿光源:500W 卤钨灯,由紫光蜗杆减慢速度机摆动,模仿太阳升起至日落动作,动作角度110±5°
4)模仿光源拖动电机:电源AC220V±10%、50HZ;规格限定输出功率(W)(W)(W)90W、规格限定转动速度1350rpm
5)跟踪传感器:应用四象限高精确度光敏传感器,6 路模仿量输出,输出电压(V)(V)(V)0-5V;跟踪传感器探头应用无色透明外壳,便利学生查看学习掌控把握掌控把握掌控把握。
6)能跟踪系统:应用双轴二维跟踪方法,水平270±5°,俯仰75±5°,精确度±0.5°;DC24V 直线DC同步电机驱动,规格限定转动速度10rpm;
7)光照及温湿度传感器模型块:光照度0-20K(LUX)、精确度1%,温度(℃)(℃)(℃)-40-80℃、精确度±0.5℃,湿度0-99.9%RH、精确度±3%RH,隔离RS485 信号输出
8)系统辅助电源:明纬DC24V/3A×2;明纬DC5V/2A×2
9)跟踪控制单元:手动/自动模仿光源动作与光伏跟踪应用西门子S7-200-CPU226 主控模型块;跟踪传感器模仿量写入应用2 块西门子S7-200-EM231 模仿量拓展模型块

太阳能变换系统实验台,往返光机电实验台

太阳能变换系统实验台,往返光机电实验台


基础简介

循环取料式光机电实验台由型材导轨式实验台、经经经典型机电一体化设备机械部位件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实验模型块(含有上料单元、皮带输送检验测量试验单元、气动机械手搬运单元、物料传送仓储单元及返回单元)、触摸屏、接线端子排和各种等含有概括。应用开放式和拆卸装配式构造,可按照现有的机械部位件组装生产设备,使整个装置能够灵活的按实验教学或竞赛要求组装设定有生产功能的光机电一体化设备。模型块应用工业标准构造及抽屉式模型块放置架,互换性强。
实验系统集动作控制、气动控制、、步进电机驱动、伺服电机驱动、传感器检验测量试验、可编程控制、时序逻辑控制于一体。经过基于该实验系统的使用、实验和培训,能充分锻炼实操者团队协作能力、计划组织能力、自动线装配与调动测量试验能力、工程实施能力等。同时适合学生实行课程设计、毕业设计。

技术功能数值参考规格

(1)写入电源:一相三线~2200V±5%  50Hz
(2)作业环境:温度(℃)(℃)(℃)-10℃~+40℃ 相对湿度≥85%(25℃)海拔<4000m
(3)装置容量(KV)(KV)(KV):<1.5kVA
(4)外观尺寸:1200mm*800mm*1500mm
(5)安全保障功能:设定有接地保护、漏电保护功能,安全性符合相关的国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线。

实验项目

   任务一:气动系统的装配与调动测量试验
(1)气动方向控制线路的装配
(2)气动速度控制线路的装配
(3)气动顺序控制线路的装配
(4)气动机械手的装配
(5)气动系统气路的连接
(6)磁性开关的位置调动
(7)气动系统调动测量试验
任务二:变频器、步进电机及驱动器、伺服电机及驱动器的装配与调动测量试验
(1)变频器与交流ACACAC电机主电子线路的连接
(2)变频器实操实操操作面板的功能数值设定与实操
(3)变频器实操实操操作面板控制交流ACACAC电机调动速度
(4)经过变频器外部端子控制电机启停
(5)步进电机及驱动器的选型


常见问题:

1、如果我要购买太阳能转换系统实验台_往返光机电实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的太阳能转换系统实验台_往返光机电实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开太阳能转换系统实验台_往返光机电实训台的发票,您需要提供开票资料。

3、你们的太阳能转换系统实验台_往返光机电实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
