太阳能发电系统演示实验台

太阳能发电系统演示实验台,步进、伺服控制综合实验台

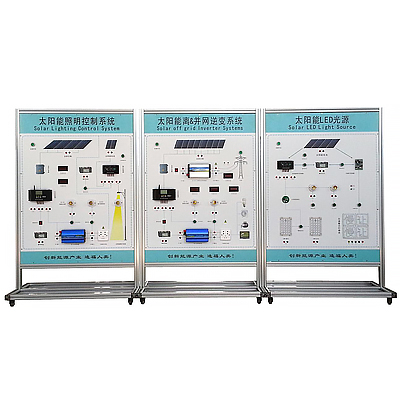

1.光伏发电系统含有概括演示板
光伏发电系统含有概括演示版，主要应用A、B、C三块主模板含有概括。A 太阳能照明控制系统演示模板、B 太阳能微网电源系统演示模板、C 太阳能LED光源系统演示模板。
2.教学及研究演示项目
1、太阳能离网照明系统控制变换过程演示
演示1、太阳能离网电站大功率（W）（W）（W）照明单元系统含有概括。
演示2、太阳能离网LED路灯照明单元系统含有概括。
演示3、太阳能离网电站单元作业过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直线DC电器负载
演示4、太阳能离网路灯单元作业过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模型块→LED直线DC电器负载
2、太阳能微网系统控制变换过程演示
演示1、太阳能微网电站大功率（W）（W）（W）供电单元系统含有概括。
演示2、太阳能高压并网电站单元作业过程：太阳能电池方阵→汇流箱→同步逆变电源→一起合作共用高低压电力网
演示3、太阳能低压并网电站单元作业过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→同步逆变电源→一起合作共用低压电力网
演示4、太阳能离网电站单元作业过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→逆变电源→交流ACACAC电器负载
3、太阳能LED光源系统变换过程演示
演示1、太阳能LED光源单元系统含有概括。
演示2、太阳能交通信号灯单元作业过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→信号灯单元控制器→LED光源板
演示3、太阳能LED灯泡照明单元作业过程：太阳能电池子阵→通用充放电控制器→蓄电池组→LED灯泡
演示4、太阳能LED灯板照明单元作业过程：太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模型块→LED灯板1输出＋LED灯板2输出





太阳能发电系统演示实验台,步进、伺服控制综合实验台

基础简介

步进伺服驱动控制实验装置集二轴定位模型、、步进动作控制系统、伺服动作控制系统、人机界面HMIHMIHMI、等技术于一体的实验教学装置，适合、电气 工程、自动化等专业实验教学、课程设计、毕业设计。

技术功能

1.写入电源：一相三线～220V±10% 50Hz
2.作业环境：温度（℃）（℃）（℃）-10℃～+40℃相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量（KV）（KV）（KV）：＜1.0kVA
4.整机尺寸：1500mm*800mm*1100mm

实验项目

任务一：步进电机及驱动器的使用
1.步进电机及驱动器的选型
2.步进电机及驱动器控制线路的接线
3.步进电机驱动器的设定
4.plc 控制步进电机的程序语言编写
5.步进电机运行与调动测量试验
任务二：伺服电机及驱动器的使用
1.伺服电机驱动器及伺服电机的选型
2.伺服电机驱动器及伺服电机的接线
3.伺服电机驱动器功能数值设定
4.经过实操实操实操操作面板控制伺服电机的运行
5.使用伺服系统控制伺服电机的运行
任务三：触摸屏的使用
1.触摸屏的装配
2.触摸屏供电电子线路连接
3.触摸屏组态界面制作
