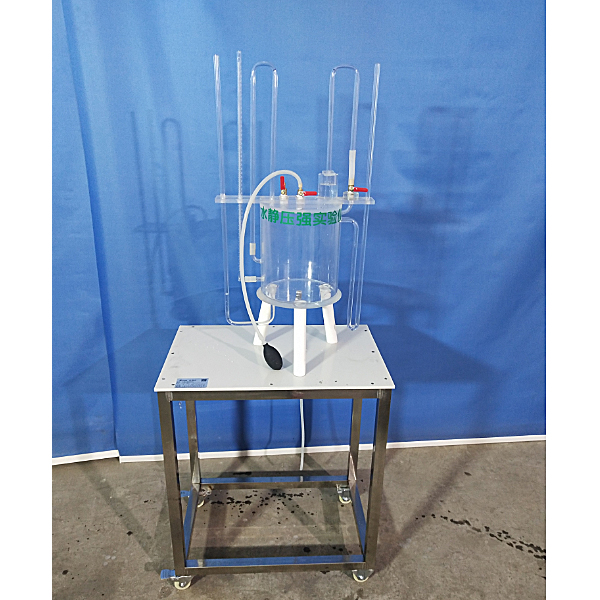

流体静力学实训台

流体静力学实验台,磨床电子线路实验装置

实验目的
1、掌控把握用测压管测量流体静压强的技能；
2、检验不可压缩流体静力学基础方程；
3、测量油的密度；
4、经过对诸多流体静力学情况的实验查看解析，深入对流体静力学基础概念的理解，提升解决静力学实际问题的能力。
技术功能数值
1、外观尺寸：不小于 600×250×800mm
2、材料：有机玻璃
3、主要用途：查看流体静特性，学习掌控把握掌控把握掌控把握一种测量流体密度的方法、演示、检验有关水静力学的基础方程式。
4、主要配备装备装备：有机玻璃可密闭水箱、压力调动器、排气阀、放水阀、多种测压管、实验本体支撑架、量杯（250mL）。
5、有机玻璃标尺管，标尺精确度±0.1mm；测压管、真空管、U 型管和标尺管均为8×1mm 有机玻璃管、加气装置，降压装置，真空测量计，油库液位高度检验测量试验实验模仿装置；
6、设定有直接显露真空度的测管装置，强化了负压实验的直观效果。
7、有机玻璃可密闭水箱：规格φ210mm×5mm壁厚，容积约20L，透明有机玻璃制成，容器上有：测压口、进气口、进液口、排液口。
8、加压球：对密闭容器内实行精细加压控制，使用便利、灵敏。
9、运行环境：温度（℃）（℃）（℃）0-40度，相对湿度：≤90%RH；
10、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备装备装备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认识：设定有**视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物储物储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸浸浸池。



流体静力学实验台,磨床电子线路实验装置

“平面磨床电气技能实验考核装置”是在原“平面磨床电气技能实验考核装置”基础上实行改造升级，它多加了M7120平面磨床拟真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的动作全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、**技能鉴定中有关机床电气部分的培训考核。

一、功能特别点

1、 M7120磨床半实物拟真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的实操，能完成M7120平面磨床各种动作控制，它含有概括：砂轮的启动停止、作业台的往复动作、砂轮架的升降动作和冷却泵启动停止，极限位置的限位保护；

3、机床电气线路的全部接点，在装置的实操实操操作面板上全部有相应的测量试验点，便利学生检验测量试验故障；

4、半实物模型上全部电机的电压（V）（V）（V）等级与实际的机床是完全相同；

5、半实物机床的床身应用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部位件，贴近真实机床；

6、半实物机床各部位件应用不一样的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面应用高频淬火工序技艺，经久耐用；

8、控制屏的故障箱内设定有32个开关，经过拨动故障开关，可设定相应的故障点。

二、技术功能

1、写入电源：三相四线（ 380V±10%  50Hz ）

2、作业环境：温度（℃）（℃）（℃） -10℃ ～+40℃ ，相对湿度＜85%( 25℃) ，海拔＜4000m

3、装置容量（KV）（KV）（KV）：＜ 0.2kVA

4、漏电保护动作电流（A）（A）（A）：≤30mA；漏电保护动作时间：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半实物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、作业台位移行程：400mm

9、砂轮架升降行程：100mm

10、磨头座伸缩行程：100mm
11、虚拟拟真系统
