新能源汽车网络系统示教实验台

时间:2024-02-06 15:59:05 点击次数: 中人教仪厂
新能源汽车网络系统示教实验台,电机维修及检测实验台

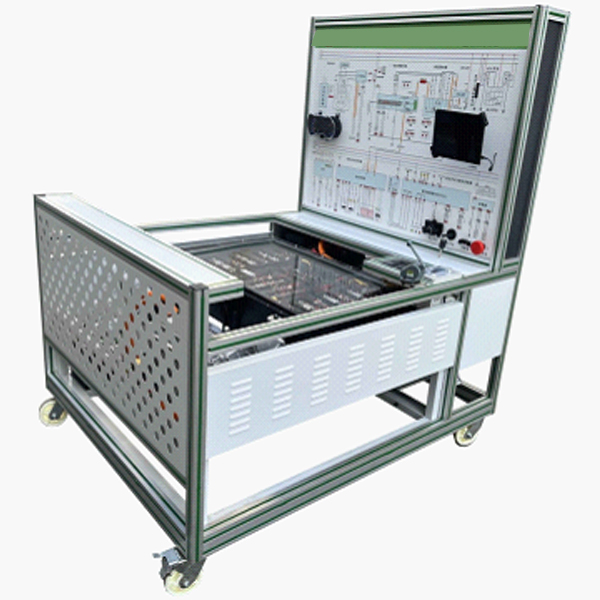

产品简介
选用国产主流新能源纯电动车零部件,功能和控制方式与通用纯电动车完全相同,真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项,培养学员对新能源电驱动系统故障分析和处理能力,适用于各院校新能源驱动传动课程教学和维修实训设备。
功能特点
1.真实可运行的新能源电驱动传动系统集成,充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件安装在平台上,电气连接方式与实车相同,可以方便拆卸,让学员在拆装连线过程掌握系统零部件拆装要点和安全保护;
3.传动轴输出端加装磁粉制动器,模拟车辆负载系统,通过调整两端负载大小,真实再现电驱动传动系统不同工况下(启动、加速、匀速、减速、停车、爬坡等)电流和电压等参数变化规律。
4.动力电池包设置有机械维修开关,拔出机械维修开关后,可以打开上盖观察;高压电器连接器均采用国标产品,性能可靠。
5.动力电池包半透明设计,内置LED排灯照明,便于学员观察电池内部结构。
6.真实的机械齿轮传动和刹车系统,观察制动能量回馈电流变化,掌握制动能量回收概念。
7.设备带电动真空助力液压制动系统,开关信号通过压力传感器智能控制真空泵工作。
8.设备配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。
9.实训台配备有制动器防护罩等安全保护装置。
10.UV平板喷绘面板完整显示电驱动传动系统工作原理图,且安装检测端子,借助万用表和示波仪,实时检测各种状态下参数变化。
11.设备由移动台架和面板组成,平台水平放置,安装主要零部件;设备底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。
12.设备检测面板正前方底座上配有台面,方便放置资料、检测仪器等。

新能源汽车网络系统示教实验台,电机维修及检测实验台


新能源汽车网络系统示教实验台,电机维修及检测实验台

一、概述

本装置是进行单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出 厂检测(包括部分型式试验)的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适 用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容,同时 可作为初级、中级、**维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压:三相四线制~380V±10% 50Hz

2、工作环境:环境温度范围为-5~+40℃ 相对温度<85%25℃)

3、装置容量:<1.5KVA

4、外形尺寸:1600mm×750mm×1500mm,

5、外观:设计合理,美观大方

6、材质:采用钢铁材质,耐磨损,防生锈。

三、装置的配备

1、电源控制屏 控制屏为铁质双层亚光密纹喷塑结构

2、实训桌 实训桌为铝木结构。为了便于绕线和实训室的管理,手摇式电子计数线绕机固定在桌面上。

3、主控功能板

1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。

2)控制屏上有数字式交流电压表一只,通过波段开关切换可以观测相间电网电压。

3)三相可调交流电源,通过 1.5KVA 三相同轴自耦调压器进行调压,可输出三相 0~450V 及单相 0~250V 可调电压。

4)直流电源部分: 220V/0.5A 直流电源一组,还有短路保护功能。 0~250V 可调直流高压电源一组,带有过压保护及短路保护功能。

5)提供直流数字电压表一只:测量范围 0~300V,分 2V、20V、300V 四档,直键开关切换,三位半显示,输入阻抗为 10MΩ,精度为 0.5 级,具有超量程报警、指示等功能,能够直接测量直流电枢电源电压及外测电压。


常见问题:

1、如果我要购买新能源汽车网络系统示教实验台,电机维修及检测实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的新能源汽车网络系统示教实验台,电机维修及检测实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开新能源汽车网络系统示教实验台,电机维修及检测实验台的发票,您需要提供开票资料。

3、你们的新能源汽车网络系统示教实验台,电机维修及检测实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
