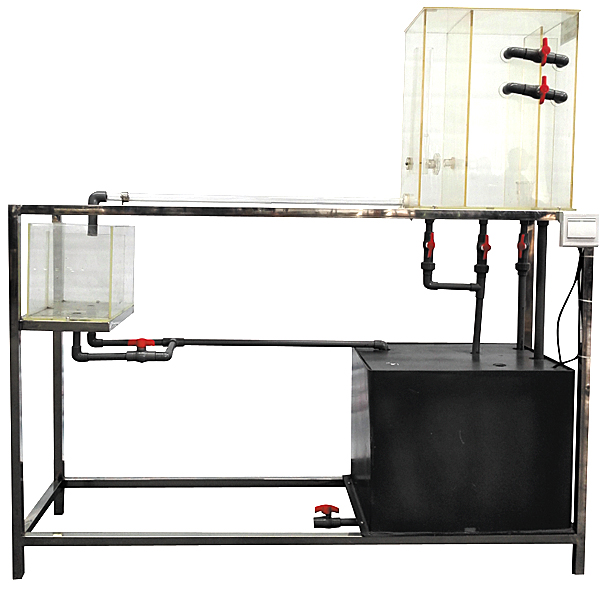

动量方程实验装置

动量方程实验装置,电力拖动动作控制系统实验装置

技术功能数值：
1、运行环境：温度（℃）（℃）（℃）0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、蓄水箱，500×400×400mm，材料PVC板。
3、计量水箱：容积6L，透明有机玻璃制作，带计量刻度。
4、实验流量：0~200ml/s, 活塞直径φ12mm。
5、实验水箱：容积40L，由有机玻璃制成，配备装备装备有自动反馈、活塞式平实操实操操作面板测力装置，入射与出流方向夹角成90°。
6、静音环保型水泵：扬程：10m，规格限定流量：12L/min，功率（W）（W）（W）：90W。
7、实验所用的流体--水为全循环设计，充分节约水资源。
8、框体构造及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
9、外观尺寸：1500×500×1600mm（长×宽×高）,框体构造为可位移式设计，带脚轮及禁锢脚。
实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、测量管嘴喷射水流对挡板所施加的冲击力。
3、测量动量修正系数，以实验解析射流出射角度与动量力的相关性
4、将测出的平实操实操操作面板冲击力与用动量方程计算出的冲击力实行比较，深入对动量方程的理解。




动量方程实验装置,电力拖动动作控制系统实验装置

一、基础简介

“电力拖动动作控制系统实验装置”依据高等院校**统编教学图纸文档实验指导书及实验指导书《电力电子技术》(第五版)(西安交通大学***兆安编著)、《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)等实验大纲的要求，吸收国内、外同类设备的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。在同类设备中构造合理、功能完善、可靠性好、性价比高。

二、特别点

1、综合性强：本装置综合了目前国内各类学校电力电子、半导体变流、交直线DC调动速度、交流ACACAC变频、电机控制、控制课程课程课程理论等实验项目。

2、适应性强：能适用各类学校相应课程的实验教学，深度和广度可按照需要作灵活调动，普及与提升可按照教学的进程作有机的集合，装置应用积木式构造，更换便捷，如需要拓展功能或研发新实验，只需添加部位件即可，永不淘汰。

3、整套性强：从专用电源、电机及其它实验部位件到实验连接专用实验连接线配套齐全，配套部位件的功能、规格等均密切集合实验的需要实行配套。

4、直观性强各实验挂式模型块件应用分隔构造形式，集合套件实操实操操作面板示意、图线分明，各挂式模型块件任务明确，实操、维护便利。

5、科学性强：装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模仿中小型电机的特性和功能数值；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了深入课程课程课程理论知识外还可集合实际开设设计性实验。

6、开放性强：控制屏供电应用三相隔离变压器隔离，并设定有电压（V）（V）（V）型漏电保护装置和电流（A）（A）（A）型漏电保护装置，保证实操者的安全；各电源输出均有监示及短路保护等功能，使用安全可靠；控制屏还设定有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计，加上可靠的元件重量（kg）（kg）及可靠的工序技艺作为保障，设备功能优良，全部这些均为开放性实验室，创造了条件。

7、先进性：强本装置着重从新器件高度来考虑，在保留了晶闸管实验的基础上，加入了新器件的特性、新器件的驱动以及经经经典型的新器件应用的大量现代电力电子技术实验，让学生对新器件有足够的认识和理解，紧跟时代步伐。
