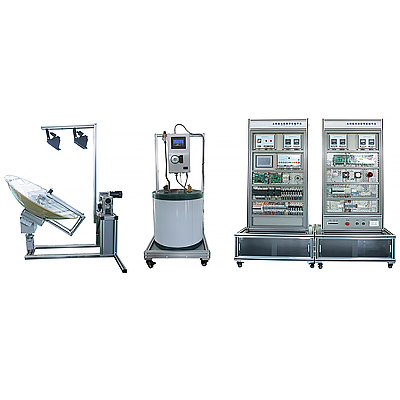

太阳能转换系统实验装置
时间：2024-02-21 18:33:02 点击次数：
中人教仪厂 太阳能变换系统实验装置,气液式翅片管换热器实验台
一、系统含有概括
本平台含有概括光伏单元、水循环控制系统、实验系统等三个部分。光伏热泵系统，是一种综合运用光能的创新系统。应用网孔实操实操操作面板构造，模型块化功能设计，其具备同时产生电能和热能的能力，电能输出至实验控制系统，热能输出至储热水箱，热能输出的中，循环介质密封在循环管路中，经过水箱内的换热器与水实行换热，不污染水。系统作业中，触摸屏可就地就地就地实时读取运行功能数值和实行相关实操控制。
热泵循环系统的加入降低了光伏集合套件温度（℃）（℃）（℃），也大大提升了光能的运用率。
二、系统功能数值
1）光伏集合套件：峰值功率（W）（W）（W）(Pmax)：100 W；峰值电压（V）（V）（V）(Vmp)：18.17V；开路电压（V）（V）（V）(Voc)：21.6 V；峰值电流（A）（A）（A）(Imp)：5.51 A；短路电流（A）（A）（A）(Isc)：6.06 A，冷面：应用水循环散热，启停可控。
2）保温水箱：容积30L有盘管(水箱容量（KV）（KV）（KV）可按照系统匹配，为保证实验效果，建议选取小容量（KV）（KV）（KV）水箱)；内胆材料食品级不锈钢；2路循环进出水口，温度（℃）（℃）（℃）检验测量试验口和排气口。
3）模仿光源：500W 卤钨灯，由紫光蜗杆减慢速度机摆动，模仿太阳升起至日落动作，动作角度110±5°
4）模仿光源拖动电机：电源AC220V±10%、50HZ；规格限定输出功率（W）（W）（W）90W、规格限定转动速度1350rpm
5）跟踪传感器：应用四象限高精确度光敏传感器，6 路模仿量输出，输出电压（V）（V）（V）0-5V；跟踪传感器探头应用无色透明外壳，便利学生查看学习掌控把握掌控把握掌控把握。
6）能跟踪系统：应用双轴二维跟踪方法，水平270±5°，俯仰75±5°，精确度±0.5°；DC24V 直线DC同步电机驱动，规格限定转动速度10rpm；
7）光照及温湿度传感器模型块：光照度0-20K(LUX)、精确度1%，温度（℃）（℃）（℃）-40-80℃、精确度±0.5℃，湿度0-99.9%RH、精确度±3%RH，隔离RS485 信号输出
8）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A×2
太阳能变换系统实验装置,气液式翅片管换热器实验台
技术功能数值：
1、写入电源：三相AC380V±10% 50Hz，功率（W）（W）（W）5.5KW。
2、翅片管式换热器，换热面积2.0m2，材料为紫铜管。
3、不锈钢加热水箱，容积60L，加热功率（W）（W）（W）4.0KW。
4、循环热水泵功能数值：流量：20L/min ，扬程：12m，功率（W）（W）（W）：120W。流量计界限40-400L/h。
5、离心风机功能数值：风量2000m3/h ，风压1000 Pa，功率（W）（W）（W）750W。
6、实验风道应用透明有机玻璃材料，分为风口段，实验段，测量试验段等，彼此之间应用法兰螺母连接。
7、温度（℃）（℃）（℃）由高精确度温度（℃）（℃）（℃）传感器测量，**信号写入巡检仪和高精确度数字显露表，显露温度（℃）（℃）（℃）、阻力、流速、功率（W）（W）（W）等实验全部测量功能数值，手动风门调动风量。
8、外观尺寸：2000×500×1500mm，外观为不锈钢可位移支撑架，带双刹车轮。
9、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备装备装备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认识：设定有**视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物储物储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸浸浸池。
