智能液压传动实训台

智能液压传动实验台,环形自动生产线实验台

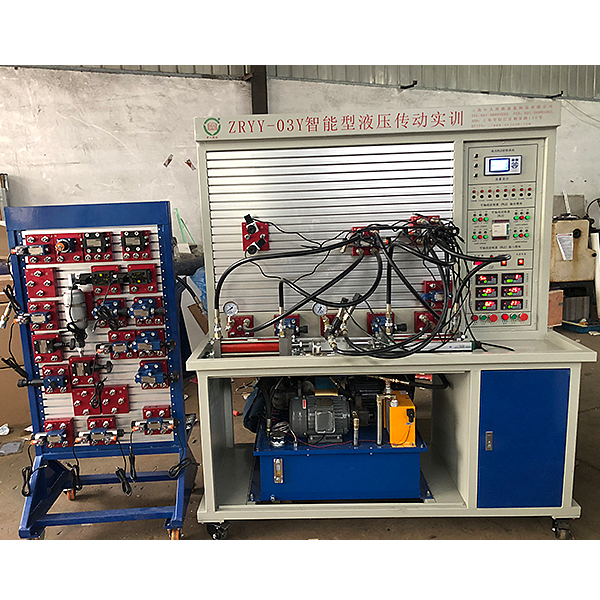

ZRYY-03Y型智能型液压综合实验台装置设定有研发测量试验解析系统，智能化数值收集液压实验台 智能型液压综合实验装置经过对流量、压力、功率（W）（W）（W）、转动速度、位移、时间、温度（℃）（℃）（℃）、计算机数值数值数值人机画面-- 计算机数值数值数值智能数值收集、解析、处置整理、--自动生产报表、弯弯弯曲线等一系列智能化动作后,完成各类常规的液压线路、马达、各类阀泵的动静态测量试验等实验。经过智能化数值收集液压实验台 智能型液压综合实验装置实验，对液压系统的功能测量试验、智能控制、远程控制及液压系统和计算机数值数值数值的通讯技术得以掌控把握和提升。
一、技术功能数值：
1）写入电源电压（V）（V）（V）：三线五线AC380V±10% 50HZ；
2）模型块和元件直线DC电压（V）（V）（V）：DC24V，4.5A，带自动短路保护功能；
3）控制电压（V）（V）（V）：安全控制电压（V）（V）（V）——DC24V；
4）使用环境：温度（℃）（℃）（℃）-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
5）设备尺寸：长×宽×高=2450mm*700mm*1850mm；
6）总功率（W）（W）（W）：<=5KW；
7）规格限定压力：<=7Mpa；
8）净重：约为295kg；
9）液压泵组部位件：（双泵组）
系统规格限定作业压力：6Mpa。（最大可至7Mpa）
（1）电机—泵装置（2台）
A、定量叶片泵：公称排6.3ML/r，容积效率 80%；
定量叶片泵驱动电机：三相交流ACACAC电压（V）（V）（V），功率（W）（W）（W）1.5 KW，转动速度1450r/min；
配先导式溢流阀。




智能液压传动实验台,环形自动生产线实验台

设备基础简介

柔性自动生产线是将微电子学、计算机数值数值数值信息技术、控制技术、机械制造和系统工程有机地集合起来，是一种技术复杂、高度自动化系统，柔性制造技术更是当前机械制造业适应市场动态需求及设备不断迅速更新的主要手段，是先进制造技术的基础。
工程型柔性制造实验系统是专门为职业院校、职业教育培训机构研制的自动生产线实验系统，按照机电类、自动化类、先进制造类行业、企业中工业自动化应用的特别点，对各类自动生产线的作业过程和相关的技术实行研究，对工业现场设备实行提炼和浓缩，并针对实验教学活动实行专门设计，融机、光、电、气、液于一体，含有了、、、气动、液压、工业控制互联网、电机驱动与控制、计算机数值数值数值、机械传动等诸多技术领域，整个系统由MES生产管理系统、WINCC监控系统、MCGS监控系统、主控plc和下位plc经过组网通讯技术含有概括一个完整的多级计算机数值数值数值控制系统，经过实验，能强化了学生对复杂柔性自动生产线的设计、装配、接线、编程、调动测量试验、故障诊断与维修等综合职业能力，适合机电类、自动化类相关专业的教学和实验，同时也适合工程技术人员上岗培训。
本实验系统是一种经经经典型的环形柔性自动生产线，它由供料检验测量试验单元、实操手单元、加工单元、图像检验测量试验单元、装配单元、搬运单元、提取单元、成品分装输送单元、三菱6自由度工业机器人单元、分类存储单元、成品检验测量试验单元、自动仓储单元、AGV小车单元、液压冲压单元、环形输送线和总控平台含有概括。经过输送链连成环形生产线。上述机构均装配在工业型材桌面上，系统中的机械构造、电气控制线路、执行机构完全单独，应用工业标准件设计，便利拆、装。
控制系统主站应用西门子S7-300(CPU315-2DP)，从站应用西门子S7-200(CPU224)，各站之间使用PROFIBUS-DP总线实行通讯，S7-200从站主要用来控制与驱动设备层，并对现场反馈的信号实行收集，S7-300主站收集各从站数值，协调各站运行，并为上位机的监控程序提供数值，同时系统还配备装备装备有工业以太网通信模型块和10.4英寸彩色工业触摸屏，可以完成系统控制互联网的含有概括。
该系统有单机、联机二种作业方法。在单机模式下，各从站单独运行，站间没有数值传送，学生可实行外部接线实操，使用S7-200专用PPI电缆或PROFIBUS总线将编写程序下载到PLC中，并监控程序运行，在联机模式下，系统各从站同时作业，工件依次实行上料、颜色检验测量试验、加工、视频检验测量试验、机器人装配、装配检验测量试验、仓储、物流输送、设备输出等实操，各站间经过PROFIBUS-DP现场总线实行通讯，在主站的控制下完成相关的互锁、数值传送实操，系统中的上位机使用WinCC组态监控系统，对现场设备生产状况实行动态就地就地就地实时监控。
