中人ZRDQ-ZY电机装配与运行检测实训装置

更新时间:2022-08-11 14:52:54

可选材质:铝合金框架、铁桌

用户关注度:

简要描述:

电机装配与运行检测实训装置_电机点检实验平台采用高精度智能化数据测量,实验仪表采用指针式、数字式等多种形式,测量数据精度高。通过组态软件在计算机组态,完成对实验装置的远程监控。

详细介绍

一、 概述

本装置是一种新型的电机实验台,同时具备了三相异步电动机、步进电机、伺服电机等多种电机的实验功能。且采用数字化检测手段,更直观地反应了电机控制的过程,强化了多种电机制作和电气控制(拖动)方式,是一款可满足多层次教学的实训考核设备。适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还可作为技工学校、职教中心、职业资格鉴定站进行技能实训与技能鉴定的考核装置。

二、 装置特点

1、安全性强:各电源输出、各测量仪表均有可靠的保护功能,具有完善、可靠的人身安全保护体系。

2、适应性强:能满足各类学校相应课程的实验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合。

3、科学性强:采用高精度智能化数据测量,实验仪表采用指针式、数字式等多种形式,测量数据精度高。还可以利用计算机与其联网,通过组态软件在计算机组态,完成对实验装置的远程监控。

4、综合性强:同时提供多种交流与直流电机,在一个实验平台上即可完成多种电机控制实验。节省实验用房,安装方便灵活。

5、配套性强:从仪器仪表、专用电源、电机装配工具到实验连接专用导线等均配套齐全,仪器仪表、部件的性能、规格等均密切结合实验的需要进行配套。

三、 技术性能

1、 输入电源:三相四线(或三相五线)~380V±10%  50Hz

2、 整机功率:≤1 KVA

3、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m

4、、外形尺寸:展开:1850mm×700mm×1650mm(长×宽×高)

5、、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

四、 结构功能特点

实训装置台采用电源控制及采集

(一) 电源控制操作箱

采用抽屉式结构,平时可推进藏于实训装置内,电源控制操作箱提供整台实验装置所需的各种电源和检测仪表。包含以下几部分

1、交流电源保护装置

(1)三相四线电源经漏电保护器和短路保护装置,由接触器通过起、停按钮进行操作,输出到面板的安全连接插座

(2)短路保护采用专利技术,当面板U、V、W输出出现短路现象,保护装置将断开接触器,并发出声光报警。故障排除复位后方可重新启动

2、交流电源

(1)三相可调交流电源,通过6KVA三相同轴自耦调压器进行调压,可输出三相0~450V。可调交流电源输出处设有过流保护。

(2)输出三相交流220V专用电源,供外部设备使用。

3、直流电源

(1)提供两路可调直流电源为DC 30~220V/2A,并带过载、短路保护功能;配有专用数显表对输出电压电流进行显示。

(2)5V/2A、24V/6A稳压直流电源各一组,还有短路保护功能。

(3)0-1A稳流电源一组,用于对磁粉制动器控制。

4、测量仪表

(1)智能数字多功能交流仪表(一只)

液晶显示,多功能电力仪表能高精度测量显示三相电网系统中常用的电量参数,如三相电压电流、有功功率、无功功率、频率功率因素数等,具有显示直观,精度高,稳定性好,抗震动等优点。功率表精度为0.5级,电压、电流量程分别为450V、15A。

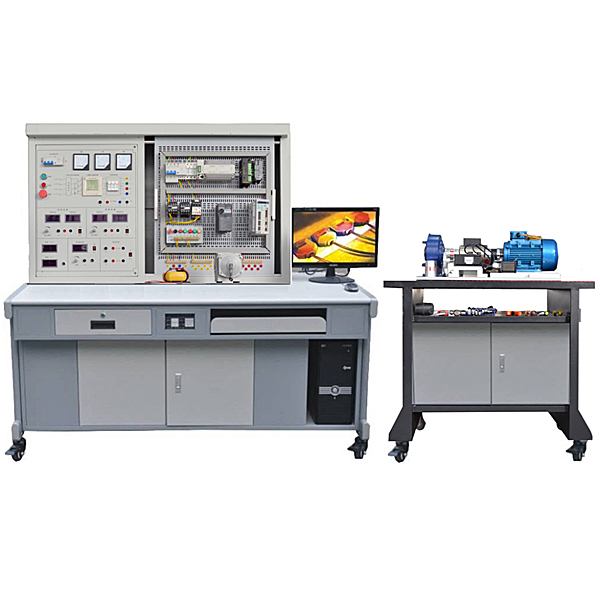

中人ZRDQ-ZY电机装配与运行检测实训装置(图1)(2)指针式交流电流表(三只):量程0-10A用于监视三相可调电源电流。

(3)数显直流电压表(两只):量程0-300V,分别监视直流可调电源(一)(二)输出电压。

(4)数显直流电流表(两只):量程0-2A,分别监视直流可调电源(一)(二)输出电流。

(5)数显直流电流表(一只):量程0-1A,用于监视稳流源输出值。

(5)数显转速表(一只):量程0-9999r/min,显示转速传感器测量的转速值

(6)数显转矩表一只(一只):量程20N.M,用于显示转矩传感器测量值

(二) 电机机械载体

电机机械载体是采用钢结构,由原动电机通过弹性联轴器、传动轴等不同的连接机构与扭矩传感器对接,通过磁粉制动器对原动机进行加载。主包含以下部件:

无刷直流电动机500W、他励直流电动机123W、磁粉制动器20Nm、动态扭矩传感器20Nm、三相鼠笼式异步电动机370W、两相步进电机、伺服电机SGDV-2R8A01

(三) 安装工具与辅助器材

包括工具箱、一字螺丝刀、十字螺丝刀、自动剥线钳、斜口钳、尖嘴钳、压线钳、压线钳、插针、冷压插子、游标卡尺、橡皮锤、兆欧表、钢角尺、内六角扳手、锉刀、钢直尺、开口扳手、活扳手、导轨C45、绝缘垫等。

(四) 电机控制器件

包括直流无刷电机控制板、变频器0.75KW、触摸屏6AV6 648-0BC11-3AX0、可编程控制器 FX3U-32MT/ES-A、扩展模块 FX2N-16EYR、步进电机驱动器2M530、伺服驱动器 SGDV-2R8A01A、无刷直流电机驱动器BL-2203C、3P空气开关6A、熔断器3P、交流接触器CJX2-0910 220V、热继电器、辅助触头组F4-22、辅助触头组F5-T2

辅助触头组F5-D2

五、 基本实训功列举

1) 三相电流的测量;

2) 电力综合显示仪表的使用;

3) 转速表、转矩表的使用;

4) 三相异步电动机直接起动、停车的控制电路连接;

5) 接触器联锁的三相交流异步电动机正、反转控制电路的连接;

6) 按钮联锁的三相交流异步电动机正、反转控制电路的连接;

7) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;

8) 三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;

9) 直流他励电动机的启停控制控制

10) 直流他励电动机的正反转控制;

11) 步进电机的控制;

12) 步进驱动器的参数设置;

13) 步进电机的plc开环控制;

14) 交流伺服电机的控制;

15) 交流伺服驱动器的参数设置;

16) 交流伺服电机的PLC半闭环控制;

17) 无刷直流电机驱动器参数设置;

18) 无刷直流电机的控制;

19) 速度传感器的使用

20) 扭矩传感器的使用

21) 磁粉制动器的使用

22) 变频器面板功能参数设置和操作实训;

23) 变频器对电机点动控制、启停控制;

24) 电机转速多段控制;

25) 工频、变频切换控制;

26) 基于模拟量控制的电机开环调速;

27) 基于面板操作的电机开环调速;

28) 变频器的保护和报警功能实训;

29) 基于PLC的变频器开环调速;

30) PLC控制电机顺序启动;

31) PLC控制三相异步电动机Y-△启动电路;

32) 触摸屏的参数设置;

33) 触摸屏的编程;

34) 触摸屏、PLC、变频器的综合实训;

35) 各电动机的转速、力矩、功率测量与控制;

36) 电机空载性能测试;

37) 电机机械特性测试;

38) 电机工作特性测试;

39) 电机堵转性能测试

40) 电机机械装调实训;

41) 电机特性曲线绘制

六、 设备配置

序号

名称

规格及参考型号

数量

1.

电机装配与运行检测实训装置


1台

2.

电机装配与运行检测实训装置机械载体


1套

3.

三相异步电动机

YS7124

1台

4.

磁粉制动器

20Nm

1台

5.

动态扭矩传感器

20Nm

1台

6.

步进电机

2S56Q-02976

1台

7.

伺服电机

SGDV-2R8A01

1台

8.

无刷直流电机

92BL-5015H1-LK-B

1台

9.

直流他励电动机

110SZ02A1

1台

10.

按钮指示灯单元


1块

11.

变频器

V100

1只

12.

触摸屏

6AV6 648-0BC11-3AX0

1台

13.

可编程控制器

FX3U-32MT/ES-A

1只

14.

扩展模块

FX2N-16EYR

1只

15.

步进电机驱动器

2M530 V4.3

1只

16.

伺服驱动器

SGDV-2R8A01A

1只

17.

无刷直流电机驱动器

BL-2203C

1只

18.

空气开关3P

6A 3P

1只

19.

熔断器

RT18-32 3P

2只

20.

熔断器芯

R015  6A

6只

21.

交流接触器

CJX2-0910 220V

4只

22.

热继电器

JR36-20 1.5-2.4A

1只

23.

辅助触头组

F4-22

3只

24.

辅助触头组

F5-T2 0.1S-30S

1只

25.

辅助触头组

F5-D2 0.1S-30S

1只

26.

接线端子

TB-1512

6只

七、 配套工具

27.

工具箱


1只

28.

一字螺丝刀

3×7.5mm

1把

29.

十字螺丝刀

3寸

1把

30.

一字螺丝刀


1把

31.

十字螺丝刀

3×7.5mm

1把

32.

自动剥线钳


1把

33.

斜口钳


1把

34.

尖嘴钳

6寸

1把

35.

压线钳

HS-06WF

1把

36.

压线钳

HS-30J

1把

37.

插针

QE1008

1000只

38.

冷压插子

SV 1.25-4

100只

39.

游标卡尺

0-150mm

1把

40.

橡皮锤


1把

41.

兆欧表

ZC25-4

1只

42.

钢角尺


1把

43.

内六角扳手

BM-C9

1套

44.

锉刀(扁锉)

8寸

1把

45.

钢直尺

300mm

1把

46.

开口扳手(呆扳手)

18-21

1把

47.

活扳手

200*24 8"

1把

48.

导轨C45

C45 20cm

3条

49.

铜棒

32X160mm

1只

50.

台虎钳

QT-100

1台
