智能数据采集型车刀角度测量实训台
时间：2023-10-25 16:03:12 点击次数：
中人教仪厂 智能数据采集型车刀角度测量实训台,机械传动典型零部件性能测试实训台

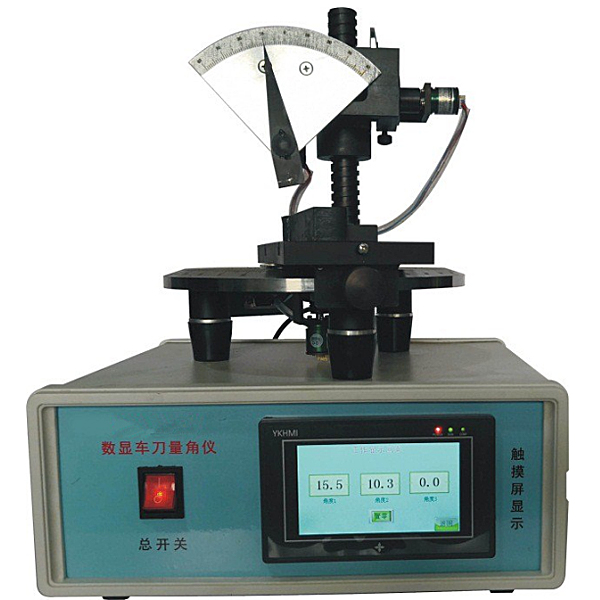

智能车刀量角仪是我公司在车刀量角仪的基础上改造而成的，把传统的人工读数的变电子数显，配备高精度角度传感器，使测量精度在车刀量角仪上提升一级，方便快捷，简单，实用。
产品特点：
1、自动车刀角度测量仪配备三个高精度传感器，方便快速测量前角，后角，刃倾角，前后副角的角度。
2、配有高品质4N无氧铜，抗氧化，进口PVC绝缘，高效率传输传输数据线。
3、设备本身是由45号钢精加工而成，表面经发黑处理，刻度盘表面经镀铬处理，表面经激光印字，清晰可见。
4、全铝机箱，外型美观、做工精致、造型新颖，配有2MM铝前后面板氧化拉丝，箱体喷塑处理，并在两侧面配有散热孔，方便设备长时间运行。
5、配备智能型工控板，采集数据信号，4路AD模拟量输入,通信口支持COM/RS232,458,MODBUS RTU主从协议。
6、4.3寸真彩触摸屏，能实时显示各种测量角度的数值
7、具有任何角度，一键对零功能。
产品功能：
1、前角测量
2、后角测量
3、刃倾角测量
4、主偏角测量
5、副偏角测量。
产品配置：
1、精度要求：测量误差±0.1度。
2、材料要求：45 钢淬火
3、配件要求：高速钢车刀四把及设备常用五金工具一套
智能数据采集型车刀角度测量实训台,机械传动典型零部件性能测试实训台
（一）产品概述
"机械零部件性能测试实验台"可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。
（二）系统特点
1.可手动或用计算机测试软件自动进行传动分析实训
2.能通过计算机测试软件进行传动的运动模拟,直接观察传动特性
3.可更换不同的皮带轮,测试多种皮带传动
4.可分6级加载,在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率
5.计算机测试软件功能强大,具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据,并拟合绘制出效率、传动曲线等,各曲线坐标可任意设置。
（三）配置及技术性能
1.实训台(1)实验台为柜式.
2.输入电源:单相三线 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
5.直流调速器1个:采用PWM脉宽调制技术,输出电压 0～220VDC,输出电流 4ADC
6.数显转速表2个:可分别显示主、从动电机的转速
7.直流数显功率表2个:精度0.5级,既可显示功率值,也可切换显示电压和电流值
8.灯泡加载装置 1套
9.数据采集系统 1套
10.驱动电机:额定功率 355W
11.电机调速范围:0～1500r/min
12.负载电机:额定功率 355W
13.旋转编码器2个:铝合金材质,分度1000脉冲/转
14.带轮、链轮直径:Φ115mm～Φ125mm
15.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
常见问题：
1、如果我要购买智能数据采集型车刀角度测量实训台,机械传动典型零部件性能测试实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的智能数据采集型车刀角度测量实训台,机械传动典型零部件性能测试实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开智能数据采集型车刀角度测量实训台,机械传动典型零部件性能测试实训台的发票，您需要提供开票资料。
3、你们的智能数据采集型车刀角度测量实训台,机械传动典型零部件性能测试实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
