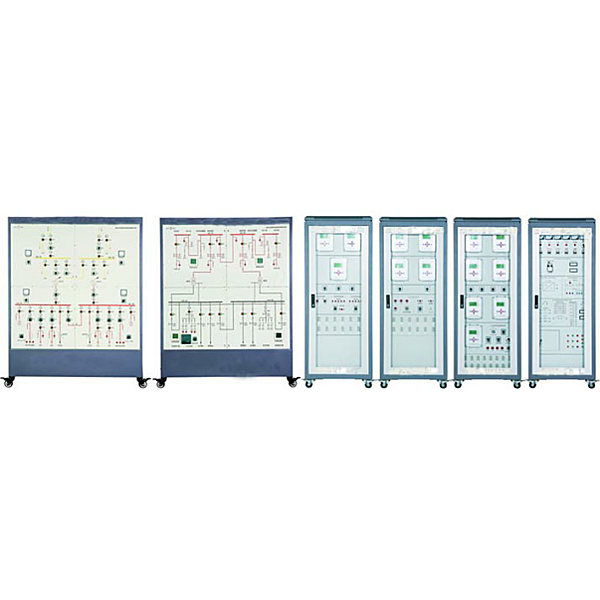

该系统由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电保护装置和测控装置，分为四个保护柜安装；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用多串口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。
二、 特 点
1. 设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。 电气回路可设置多种类型故障；
2. 二次继电保护装置配置完整；
3. 间隔层设备性能良好，运行可靠；
4. 通信系统具备独立的通信信道，满足无人值班要求；
5. 成套性好，一次系统、二次系统、监控系统配置齐全；
6. 开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。
三、实训项目
线路保护类
(1) 系统正常﹑最大﹑最小运行方式
(2) 电气系统短路
(3) 微机保护装置基本功能测试
(4) 微机定时限过电流保护
(5) 微机无时限电流速断保护
(6) 微机带时限电流速断保护
(7) 阶段式电流保护
(8) 运行方式对保护灵敏度的影响及灵敏度校验
(9) 电流电压连锁保护
(10) 反时限保护实验
(11) 阶段式过电流保护与自动重合闸前加速
(12) 阶段式过电流保护与自动重合闸后加速
(13) 功率方向过电流保护
(14) 零序电流保护
(15) 过负荷保护
(16) 低压减载
线路设计性实训（自行设计、接线、动作试验）
一、产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围：
适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。
三、实验台及操作桌结构：
|
1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源输入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源输入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流电压表：指示输出线电压 9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示 12．O/I开关：三相四线电源输出控制 (提高安全系数) 13．接线座2只：B单元交流低压电源输出 14．电表(2A)：B单元交流电流指示 15．旋钮：B单元3-24V交流低压选择输出 16．开关：C单元双路直流稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调节 18．旋钮：C单元双路Ⅱ路稳流调节 19．接线座2只：C单元Ⅰ路直流稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压、电流指示 22．接线座：D单元直流5V稳压输出 23．电表：D单元电流0.5V输出指示 24．开关1：控制各低压交流电、信号源 25．开关2：控制E单元交直流调压电源 26．电表：E单元交流电压输出指示 27．接线座4只：E单元交流、直流输出口 28．旋钮：E单元0～240V电压调节 |
29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调节 31．接线座2只：音频信号输入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调节 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 44．万用表：数字型 45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。 45．实验桌面尺寸：160×70cm 46．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验 47．储存板：放置元件盒 48．左储存柜：放置储存板（带门锁） 49．抽屉：放置常用工具 50．右储存柜：放置储存板（带门锁） 51．示波器：自备20M带宽的数字示波器 52．毫伏表：自备 |
常见问题：
1、如果我要购买变电站综合自动化实训台,电工电子基础实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的变电站综合自动化实训台,电工电子基础实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开变电站综合自动化实训台,电工电子基础实训台的发票，您需要提供开票资料。
3、你们的变电站综合自动化实训台,电工电子基础实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
