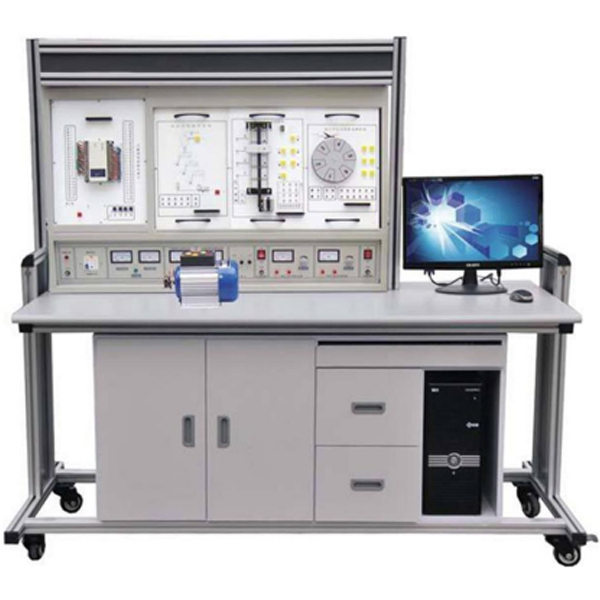

s7-1200考核实验台

可编程控制器实训装置集可编程逻辑控制器、编程软件、模拟控制实验挂箱、实物等于一体，可直观地进行plc的基本指令训练，多个应用广泛的plc实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。能完成多个电气控制实验。

本实训装置适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特点：

1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

2、采用西门子可编程序控制器，采用模块化设计，可根据不同的需要组成不同的控制系统。

3、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）进行直接通信实验（即进行N：N通信）。

三、技术性能

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的材料。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线

5、外形尺寸：1600mm×730mm×1700mm

四、基本配置

1、电源模块：三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；提供三相相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；

3、实训桌：实训桌为铝木结构，桌面为防火、防水、耐磨高密度板；柜体设有抽屉，用于放置工具及资料，电脑桌联体设计。

4、定时器兼报警记录仪指示灯；选择开关和蜂鸣器及继电器单元；电压表量程0～30V、精度0.5级；电流表量程0～30mA、精度0.5级；

s7-1200考核实验台,机械基础实验台

概述：
创意组合机械系统装配训练综合实验台以全新的机械基础创新、教学、实验、培训新理念，运用模块化、人机工程学设计理论，高精度制造技术制造而成。配有多媒体模拟实验教学软件，是学习者巩固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的必备实验设备（大学本科、专科适用）。
一、实验目的和意义
1)通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。
2)通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。
3)通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。
4)通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。
5)该设备可供6-8个学生双面操作，零件存放有序，便于实验和管理。
二、实验内容
实验（教程）一、机械传动系统的组成
实验1：机械系统辩识；
实验2：执行安全开关的锁定（关闭）/解锁（开启）操作；
实验３：用水平仪测定表面的方位；
实验４：装配和对准电机
实验（教程）二、链联接的安装与测量
实验1：测量键和键槽的实际尺寸；
实验2：根据所给键槽制作平键；
实验3：用键装配轴和轮毂；
实验4：使用带式制动器测量轴的力矩。
实验（教程）三、动力传输系统的安装
实验1：轴的几何尺寸测量；
实验2：滚动轴承的安装及校准；
实验3：安装爪形弹性联轴器（梅花形弹性联轴器）；
实验4：使用直角尺和塞尺对相连的两轴进行校准。
