电子焊接调试教学实训装置

本装置是高度仿真的电子焊接装配操作台，满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、技术性能

1、输入电源：三相四线380V±10％50Hz

2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

4、外形尺寸：1.6m×0.75m×2m。

三、实训装置

1、实训台

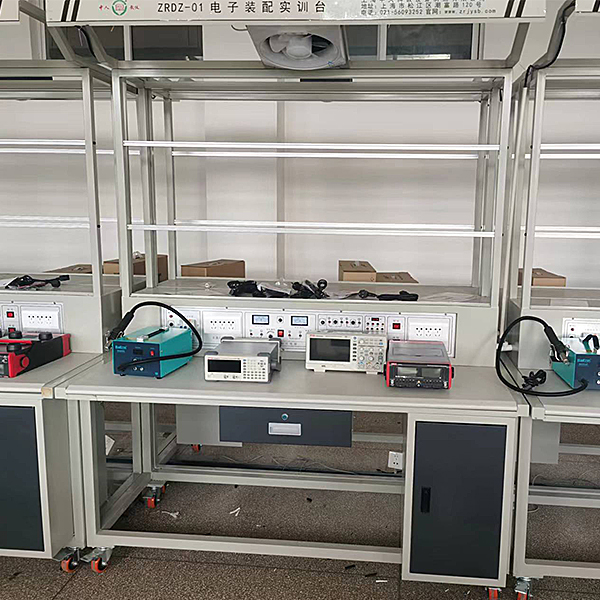

实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。

（1）备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。

（2）有一块实训面板，提供AC220V电源插座接口和固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。

（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。

（4）顶部框架上设有电风扇和30W日光灯（照明设备）一个。

2、工具配备：

配备元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、放大镜台灯、烙铁架、焊锡丝、吸锡器等工具。

3、仿真系统

1.用电安全与触电急救虚拟仿真系统（提供演示及版权证书）:软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。

电子焊接调试教学实训装置,机械装配技能实训装置

机电设备装配技能综合实训台依据机械类、机电类中等职业学校相关专业教学标准，紧密结合行业和企业需求而设计，该平台操作技能对接国家职业标准，贴合企业实际岗位能力要求，如《机械设备安装工国家职业标准》、《机修钳工》、《组合机床操作工国家职业标准》；平台可以工业现场的典型任务为实践项目，以实现项目式教学，便于学生在"做中学、学中做"，具有可操作性和实用性。通过完成机械设备识图与装配工艺的编写，零部件装配及调整，组合机床、典型机床及机床部件的装配与调整，装配质量检验和设备的调试、运行与试加工等技能，提高学生综合职业能力，对中职加工制造类专业机械装配实训室建设起到示范和引领作用。
一、产品特点
产品依据相关国家职业标准、行业标准职业及岗位的技能要求，结合机械装配技术领域的特点，能让学生在较为真实的环境中进行训练，以锻炼学生的职业能力，提高职业素养。
以实际工作任务为载体，根据机械设备的装配过程及加工过程中的特点划分工作实施过程，分部件装配及调整、整机装配及调整、试加工等职业实践活动，着重培养学生机械装配技术所需的综合能力。
二、技术性能
1.输入电源:三相四线（或三相五线）～380V±10% 50Hz
2.平台容量:＜0.5kVA
3.工作环境:温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
4.微型异步电机:电压380V，功率60W
5.交流减速电机2台:1台额定功率 90W，减速比 1:25 1台额定功率 40W，减速比 1:3
6.整体外形尺寸：1520mm×710mm×1175mm（实训台）、900mm×600mm×750mm（操作台）、
7.安全保护:具电流型漏电保护，安全符合国家标准
三、装置构成
本装置可实现纯机械式自动加工功能，有变速动力箱给设备提供两路传动动力，一路动力通过电磁离合器的开合控制精密分度头的四分度，在精密分度头的工作台上安装四个偏心轮夹紧夹具，在分度头分度过程中工件自动送料，由偏心轮夹紧方式的夹具使工件夹紧，加工完的工件通过凸轮旋柄档杆使偏心轮夹紧夹具松开把工件落到料盘里；一路通过同步带轮传动连接锥齿轮轴，锥齿轮分配器又分为三路传动，一路由锥齿轮、圆柱凸轮带动自动钻床实现进给、退刀功能；其中二路由锥齿轮轴上安装由可调的盘型凸轮、限位开关装置，可控制电磁离合器的电路信号，使分度头与自动钻床、自动打标机配合动作；第三路由双万向联轴器、齿轮齿条连杆机构控制自动打标机的圆锥滚子离合器，自动打标机由三相异步电机带动曲轴实现钢印敲打的功能。
