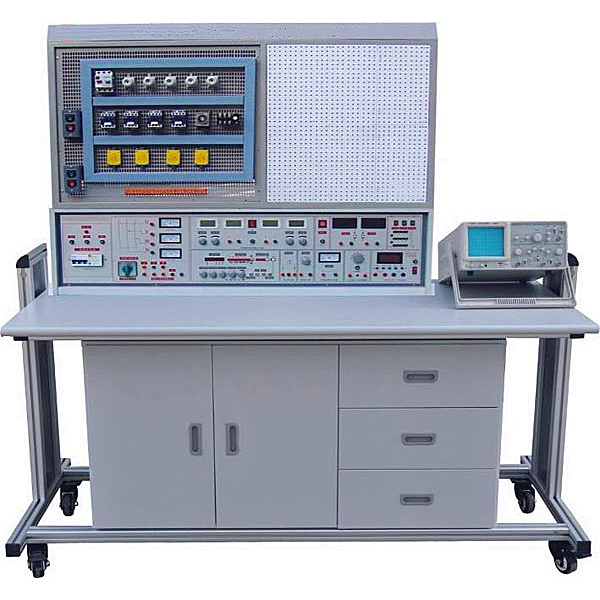

电子创新设计及电工实训装置

本实验与实训综合装置即能完成“电工学”“电工原理”等课程实验，又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”等课目的实训，还可扩展plc可编程控制、变频技术等课程实验实训。实验部分在多孔万能通用实验板上完成，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等实验项目。实训考核部分在网孔板上完成，接近工业现场，动手能力强，实训方法灵活，能完成“工具及仪表的使用”，“电工基本技能训练”，“电动机的安装维护与故障处理”，“电动机基本控制线路的安装、调试与维修”，“常用生产机械电气控制线路的故障分析与处理”等实训考核项目。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想产品。

二、特点：

1、即能完成电工实验又能进行电工实训考核，大大节省实验用房，节省管理人员。

2、实验部分元件盒体透明，直观性好，盒盖与盒体采用较科学的压卡式结构，维修拆装方便。元件盒在多孔万能实验板上任意插接成实验电路，方法灵活，使学生所学知识灵活运用、快速掌握。

3、实训部分在网孔板上完成，操作方便、灵活，更换便捷，接近工业现场，易扩展实训功能或开展新实训项目。

4、实验实训项目丰富，装置功能齐全。

5、设有电压型电流型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设备和操作者安全。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1KVA

4、重量：200Kg

四、功能构成

1、电源及参数：

1.1输入电源：三相四线电源，输入时信号灯亮

1.2电源输出：总电源开启后，按下启动按钮，三相四线交流电源输出，有450V交流电压表指示输出电压。有0/1开关单独控制三相电源的输出。

1.3可调交直流电源：0～240V连续可调交流电源输出，有表指示。输出最大电流2A，同时有0-250V直流电源输出（配备一台0.5KVA单相调压器）

1.4双路恒流稳压电源：具有过载及短路保护功能，二路输出电压都为0-30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流为2A，具有电流值预设功能。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。

1.5直流稳压电源：固定+5V，电流0.5A。

1.6低压交流电源：输出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V电源，最大电流1.5A。

2、安全保护：设有电压型和电流型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮后方可再次启动电源，确保操作者和设备安全。

3、函数信号发生器（正弦波、三角波、矩形波）

3.1频率范围：5Hz到550KHz，分五个频段。

3.2频率指示：由Hz表直接读出。

3.3电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三级衰减：0db，20db，40db，具有连续细调

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调

电子创新设计及电工实训装置,透明液压与气压传动PLC综合实训装置


一、概述
透明液压与气动plc控制综合实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，我公司液压PLC控制与气动PLC控制实训设备的优点，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。
液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。气动实训与液压实训电气主控单元配备2套PLC控制与2套继电器控制，简单实用。
二、实验台组成
实训系统采用“二合一”双面结构，即一张实验桌可供两组四位学生分别进行气动实验与液压实验，也可以双面同时进行气动液压综合实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。
该实验台为铁质双层亚光密纹喷塑结构。美观大方，坚固耐用，操作方便。基本配置为：气动实验元件1；气动实验PLC控制模块1套；无油低噪音空压机1台；液压实验元件1套，液压实验PLC控制模块1套；液压实验泵站1台。（计算机根据学校要求另行配置）
本实验系统采用专用独立液压实验泵站，配电机调速系统，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。配有油路压力调定功能，可以调定输出压力油的安全工作压力。配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
利用此套实训设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验，也可综合地进行相互配合的实验：如实现气-电控制，气-液控制，电-液控制，气-电-液综合控制等。

液压透明技术参数：
