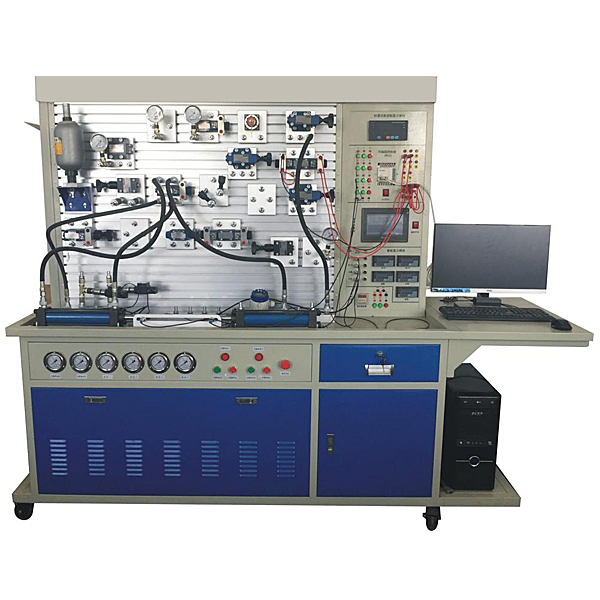

比例伺服阀性能测试实训台

比例伺服阀性能测试实训台,机电液气综合实验台

伺服比例液压综合实验台装置具有开发测试分析系统，智能化数据采集液压实验台智能型液压综合实验装置通过对流量、压力、功率、转速、位移、时间、温度、计算机人机画面--计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、马达、各类阀泵的动静态测试等实验。通过智能化数据采集液压实验台智能型液压综合实验装置实验，对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
一、实验装置组成
实验装置由实验工作台、液压泵站、常用液压元件、电气控制单元、数据采集系统等几部分组成。
1、实验工作台
实验工作台由实验安装面板（铝合金型材）、实验操作台等构成。安装面板为带“T”沟槽形式的铝合金型材结构，可以方便、随意地安装液压元件，搭接实验回路。
2、辅助平台结构
由冷轧钢板表面静电喷塑而成，台面带有“T”型槽型材，方便实验时，液压回路的搭接，平台内部分为两部分结构，一半装有“T”型槽铝合金面板（实验完毕，方便液压元件的摆放）一半为油管支架,底部带有钢制滤油网板。辅助平台底部有四个万向脚轮，便于摆放。
3、常用液压元件
以国产力士乐系列液压阀元件（北京华德）为主，配置详见配置清单；
每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在实验面板（铝合金型材）上。
油路搭接采用开闭式快换接头，拆接方便，不漏油。




比例伺服阀性能测试实训台,机电液气综合实验台

实训装置完成的工作任务

机电液气实验台为铝合金型材结构，在上面可安装上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配有主机、变频器、触摸屏、、三相异步交流电机、交流减速电机、直流电机、液压机系统、钻机及其液压进给系统、气压传动系统等，构成一个典型的机电气液综合应用系统。可以进行典型机电气液一体化系统的安装、液压气动管路安装、电气控制线路布线、触摸屏与plc编程及调试、整机调试及运行等技能训练，从而使学生掌握机电气液的相关知识和技能。

参数及性能

1.工作电源：三相五线～380V±10%
2.外形尺寸：1400mm*960mm*750mm
3.微型液压动力源：额定功率 735W；额定排量 1.6mL/r；额定压力 6MPa
4.静音空气压缩机：工作电源AC220V±10% 50Hz，输入功率0.68kW，公称容积24L，额定流量：116L/min，额定输出气压1MPa

根据项目教学，主要完成的工作任务如下：

任务一：设备安装与调整
(1)上料、传送、夹紧、分拣等自动化机构的安装与调整；
(2)plc、变频器、漏电断路器、开关电源等电气部件的定位安装及调整；
(3)气动部件的安装与调整；
(4)液压部件的安装与调整。
任务二：液压传动系统识图与管路安装
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路安装。
任务三：气动系统识图与管路安装
调压、换向、调速、顺序动作控制等气动系统的识图与气管安装。
任务四：电气控制线路原理图设计与布线
包含：根据工作流程和控制要求，设计自动控制系统的电气原理图，按原理图布置、连接控制系统电路。
任务五：程序编写与调试
