建筑给排水电气及自动化系统实验台
时间：2024-03-26 19:46:13 点击次数：
中人教仪厂 建筑给排水电气及自动化系统实验台,平面机构集合实验装置
一、基础简介

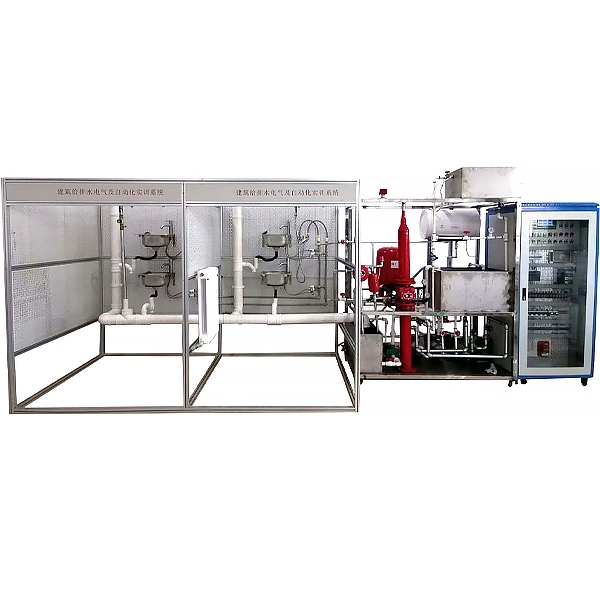

给排水对象模型整体应用铝型材框体构造和网孔板实行设计，主要给排水管道设备装配在钢架底座上、具备开放式的特别点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处置整理系统和控制系统六个部分含有概括。
二、功能特性：
1、不锈钢水盘，冷、热两用水龙头，模仿两层建筑、网孔式房间、4个住户用水终端
2、水池：不锈钢制作，一路写入四路输出，向各系统提供恒定水源，设定有浮球开关和排气孔，保证水池水位。
3、三相水泵：两台，为恒压供水系统提供动力
4、一相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
5、压力变送器：检验测量试验恒压供水系统水管内当前压力值，可检验测量试验0～400KPa压力
6、膜盒压力表：检验测量试验恒压供水系统水管内当前压力值，可检验测量试验0～400KPa压力
7、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实验时向用户终端提供水源，内设高、低水位开关完成水泵的自动启停
8、气压水罐：气压供水系统蓄水装置，气压供水系统实验时向用户终端提供压力水源
建筑给排水电气及自动化系统实验台,平面机构集合实验装置
一、 主要技术功能数值：
1、直线DC电机功率（W）（W）（W）：125W；
2、作业转动速度：0-200 rpm；
3、光栅角位移传感器一个：GFJ-7-5V/1000P，转动速度：1000栅/转；
4、直线位移传感器一个：WYDC-200L，测量界限L=200mm，精确度：0.5%；
5、连杆在132-316mm界限内有级可调；装配孔间距：23mm
导杆在220-266mm界限内有级可调；装配孔间距：23mm
摇杆在156-219mm界限内有级可调；装配孔间距：23mm
6、带传动 传动比为1：1.5；
7、链传动 传动比为1：1；
8、齿轮有三种：m=2 Z1=25 Z2=75 Z3=100
9、外观尺寸： 1140×600×1360mm；
10、重量（kg）（kg）（kg）：85k
二、并提供以下19种拼接组装方案：
(1).曲柄摇杆机构 ( 2).曲柄导杆摇杆机构
(3).曲柄对心滑块机构 ( 4) .曲柄偏心滑块机构
（5）.曲柄导杆对心滑块机构 （6） 曲柄导杆偏心滑块机构
常见问题：
1、如果我要购买建筑给排水电气及自动化系统实验台_平面机构组合实验装置，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的建筑给排水电气及自动化系统实验台_平面机构组合实验装置是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开建筑给排水电气及自动化系统实验台_平面机构组合实验装置的发票，您需要提供开票资料。
3、你们的建筑给排水电气及自动化系统实验台_平面机构组合实验装置都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
