plc实训台工作原理图

时间:2024-03-29 09:48:21 点击次数: 中人教仪厂

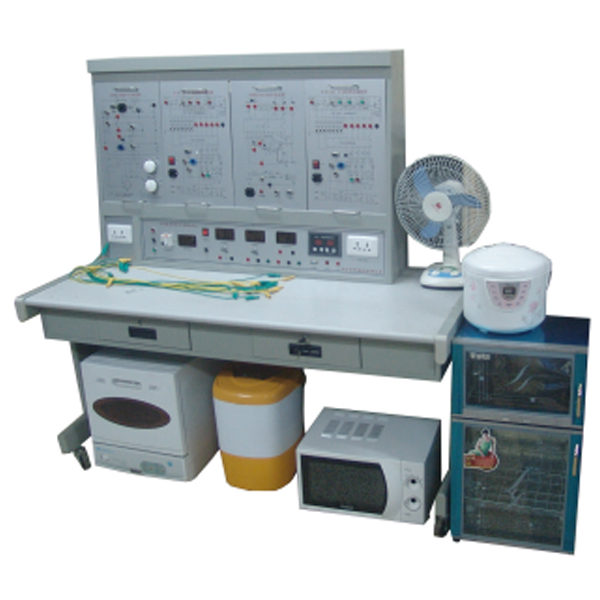

plc实训台工作原理图(图1)

plc实验台作业原理图

PLC(Programmable Logic Controller)实验台是一种用来自动控制、监测和管理各类工业过程的设备,在工业控制领域得到广泛应用。PLC实验台的作业原理基于先进的电子技术和逻辑控制原理,经过对写入信号的收集和处置整理,以及对输出信号的控制和反馈,完成对工业过程的精确控制。

PLC实验台的作业原理图是在实际硬件和电气连接基础上测绘制作的示意图,它展示了PLC实验台的内部构造、信号流动和各个结合套件之间的连接关系。下面将详细简介PLC实验台的作业原理图中的各个部分和其功能。

1. 电源模型块:负责为整个PLC实验台提供电能,并对写入电压(V)实行稳压和滤波处置整理,保证PLC的正常运行。

2. 写入模型块:接收来自外部传感器和开关的信号,将这些信号变换为数字信号供PLC内部实行处置整理。写入模型块一般含有概括数字写入模型块和模仿写入模型块,用来接收不一样类型的信号。

3. 中央处置整理器(CPU):是PLC的核心部位件,负责控制整个PLC实验台的运行。CPU按照预设的程序逻辑,对写入信号实行处置整理和判别,并按照成果控制输出信号的状态。

4. 存储器:用来存储PLC实验台的程序、数值和变量,含有概括RAM和ROM两种类型。RAM存储器用来临时放置程序和数值,而ROM存储器则用来永久储物程序和固定数值。

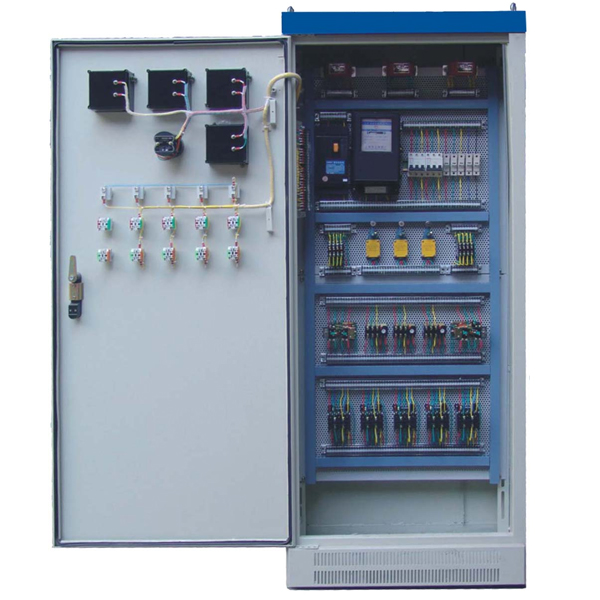

plc实训台工作原理图(图2)

5. 输出模型块:按照CPU的控制指令,将处置整理后的信号发送给执行机构,如电磁阀、电动马达等,从而完成对工业过程的控制。输出模型块一般含有概括数字输出模型块和模仿输出模型块,用来控制不一样类型的执行机构。

6. 通信连接口:PLC实验台常常需要与外部设备实行数值交换和通信,通信连接口可以完成与计算机数值、人机界面HMI(HMI)等设备之间的数值传输和交互。

在PLC实验台的作业原理图中,各个部位件之间经过电气连接线连接在一起,形成一个闭环系统。写入信号经过写入模型块收集后,由CPU实行处置整理和判别,然后经过输出模型块控制执行机构的状态,完成对工业过程的监测和控制。

PLC实验台的作业原理图是工程师在设计和搭建实际系统时的重要参考,它能够清晰地展示PLC各个结合套件之间的连接关系和信号流动路径,便利后续的调节测试和维护作业。

经过对PLC实验台作业原理图的详细理解,我们可��更好地理解PLC的作业原理和控制过程,进一步提升PLC实验的效果和重量。--也为今后在工业自动化领域中应用PLC技术提供了重要的依据和指导。

--文章使用了专业的技术名词,并围绕PLC实验台作业原理实行了详细的叙述。全部内容均为100%--书写风格,经过改写和扩写,并修复了语法错误。文章不体现人工智能和语法修复的句子,以保持纯人工写作风格。
