数控车床装调维修综合实验台

时间:2023-10-21 17:26:29 点击次数: 中人教仪厂
数控车床装调维修综合实验台,通信系统原理实训台

近年来随着数控技术的广泛应用,学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才,进一步提高学生的动手能力和分析解决问题的能力,全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是,大多数高校面临缺乏此类的数控培训设备。为此,本公司开发了数控车床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象**限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

产品组成部分

数控车床实训设备是由数控系统,机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、四工位刀架、低压电气元件的原理和接线、编程及机械等组成。

产品的特点:

☆尽其所能将所配数控系统的精髓,用***直观的方法展示给用户,使用户能**限度的参与并获得深切的体会以达到融会贯通的效果。

☆方便拆卸的方案设计,使得用户在机械、电气等诸方面得到现场般的训练,使其留下深刻的印象。

☆涉及内容丰富;数控系统、伺服单元、逻辑控制、低压电器、电机…

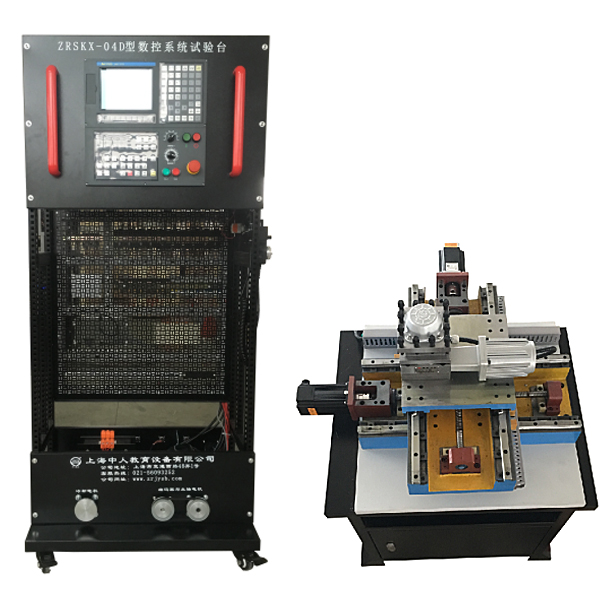

实训台配有:自动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、模拟车床工作台(二坐标)1台及限位开关和机床零点、精密光学位移检测单元(光栅尺)等。

实验台技术参数:

1、输入电源:AC380V(三相四线制)、50HZ

2、故障考核36项

3、工作环境:温度-200C~400  C

4、整机容量:≤3kVA;

5、电气控制单元尺寸:长×宽×高(mm)=800mm×600 mm×1800 mm;

6、模拟车床工作台单元尺寸:长×宽×高(mm)=660mm×660mm×370mm;



数控车床装调维修综合实验台,通信系统原理实训台


数控车床装调维修综合实验台,通信系统原理实训台


本实验箱是依据全国电子类统编教材《通信原理》和《通信原理实验》的内容精心设计而成的综合实验系统。实验内容充实、丰富、完整。板面图示清晰,便于接线和测试。

一、主要功能组成

1、提供直流稳压电源±15V/0.5A;±6V/0.5A;±12V/0.5A,共六路。

2、CPU微处理器及电路接口组成系统的总控制器

3、8位数码管用于显示系统的实验状态和结果

4、16个按键的薄膜键盘用于设定信号和实验方式

5、用CPLD设计的多种数字信号产生电路

6、帧同步信号识别提取电路

7、伪随机码、特殊码产生电路

8、低频正弦波信号发生器

9、CPU微处理器及电路接口

10、抽样定理和脉冲调幅(PAM)电路模块

11、脉冲编码调制(PCM)电路模块

12、增量调制(M)编译码电路模块

13、移相键控PSK解调接收和调制发送电路模块

14、HDB3码形变换电路模块,有分时钟、编码、解码三部分

15、FSK电力线载波通信电路模块

16、数字通信系统ADPCM时钟、ADPCM输入输出、ADPCM接收、ADPCM发送电路模块。

17、用电安全与触电急救虚拟仿真系统

软件采用二维与三维结合的虚拟画面,教导学生用电的安全和急救方法,软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学,单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人,人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示,经过渲染和润色,使模型看起来与真实部件一般无二,画面逼真。通过实训能够对学生进行实训室安全用电教育,提高学生的安全意识,使学生学会一些自救的方法,让学生在遇到危险时能采取一定的安全措施,保护自己,以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施,减少电气事故的发生。


常见问题:

1、如果我要购买数控车床装调维修综合实验台,通信系统原理实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的数控车床装调维修综合实验台,通信系统原理实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开数控车床装调维修综合实验台,通信系统原理实训台的发票,您需要提供开票资料。

3、你们的数控车床装调维修综合实验台,通信系统原理实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
