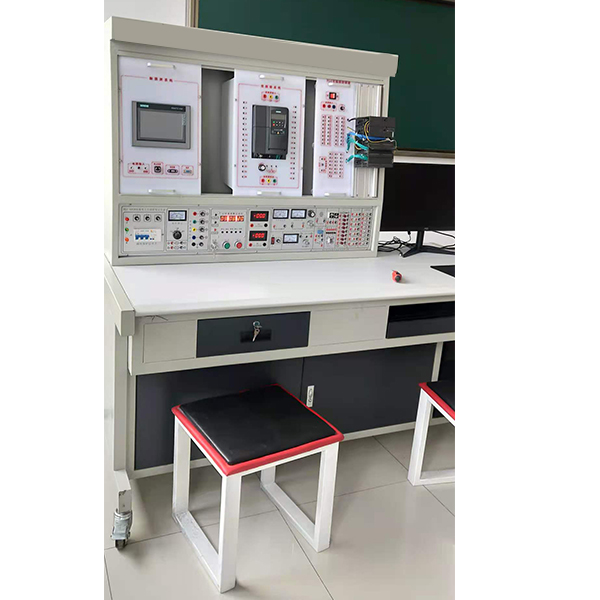

西门子1500PLC实验台

可编程控制器实训装置集可编程逻辑控制器、编程软件、模拟控制实验挂箱、实物等于一体，可直观地进行plc的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。能完成多个电气控制实验。

本实训装置适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特点：

1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

2、采用西门子可编程序控制器，采用模块化设计，可根据不同的需要组成不同的控制系统。

3、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）进行直接通信实验（即进行N：N通信）。

三、技术性能

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的材料。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线


西门子1500PLC实验台,AB自动化控制实训装置

1.概述

plc可编程控制器实训装置集可编程逻辑控制器、编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在装置上，可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的AB5000系列可编程控制器，配套AB系列C网通信编程电缆、三相鼠笼异步电机，并提供实训所需的+24V/1A、+5V/1A直流电源。

2.技术性能

1) 输入电源：三相四线（或三相五线）～380V±10% 50Hz；

2) 工作环境：温度-10～+40 相对湿度＜85%(25)；

3) 装置容量：＜500VA；

4) 重 量：＜110Kg；

5) 外形尺寸：1680mm× 750mm×1600mm；

6) 安全保护：具有漏电压、漏电流、过载保护装置。

3.实训装置的基本配置及功能

1) 配置AB5000系列PLC主机，数字量I/O（32路数字量输入、16路数字量输出）、模拟量I/O (4路模拟量输入、4路模拟量输出）、C网通信接口、以太网通讯接口、C网通信编程电缆。

2) 实训控制屏（铁质双层亚光密纹喷塑结构）：挂放实训模块，内置滑槽，模块在实训屏上可任意移位；

3) 实训桌：钢木结构，桌面为防火耐磨材料制作，具有放置工具抽屉、键盘托、显示器搁板；

4) 网孔板：结构巧妙，实训时电气元件固定在网孔板上，省时省力，灵活快捷；

5) 控制柜

a. 交流电源控制单元。三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位；提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护；

b. 定时器兼报警记录仪。定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数；

c. 直流电源、直流电压/电流表、逻辑输出及指示等。直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干；
