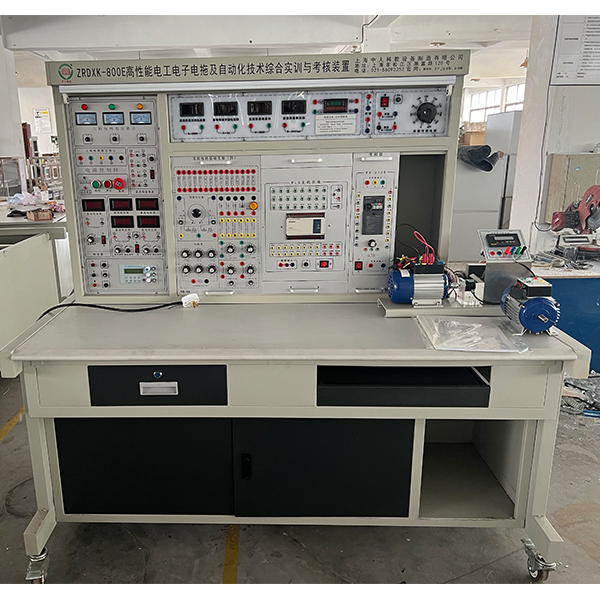

电工电子综合实验台

时间:2023-11-04 13:01:02 点击次数: 中人教仪厂
电工电子综合实验台,WD615柴油发动机运行实验台

一、设备概述:
要求装置有机地融合了电工、电子、电力拖动、plc、变频器等实训内容,配备多块可自由组合的实训挂箱,实现了教学资源共享,一机多用;创造性地把教学管理、教材、教案、实训、认证、考核融于一体,大大节省实训用房、减少管理人员,经济效益显著,其是高等院校、中专、技术、职业学校及各类培训鉴定机构新建、改建实训室的理想实训设备。
二、功能特点
1、安全性能高:实训屏上380V交流输出处设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。配备漏电保护装置,通过启动停止按钮控制实训台工作电源。
2、测量仪表精度高,采用数字化,符合现代测量发展方向。
3、综合性强:使电工、电子、电力拖动、PLC、变频调速多门学科有机组合在一个实训台上,能按工厂现场操作规程进行小型工程设计实训。
4、实训的深度和广度根据需要可作灵活的调整,装置采用挂箱式结构,更换便捷,并可自由组合,满足不同的实训要求,添加部件即可扩展功能或开发新的实训项目。
5、实训台结构合理、性能优越、配套完整,根据弱电和强电配置不同的实训连接线及相应的插座,使用安全、可靠。
三、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
2、温度:-10℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重量:220Kg
5、外形尺寸:1600mm×700mm×1500mm
四、配置及功能
电工实训台主要由实训屏、实训挂箱、实训桌等到组成。
(一)实训屏
  实训屏为铁质双层亚光密纹喷塑结构,铝塑面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器(包括频率计)、测试仪表及实训器件等,具体功能如下:
1、控制及交流电源部分
(1)提供三相固定380V交流电源,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
(2)提供单相0~250V/2A连续可调交流电源一路(配备一台0.5KVA单相调压器)。同时经整流环节可得一组0-240V连续可调直流电源,有表指示输出电压值。
(3)提供~220V插座2只,为外部仪器提供工作电源。
(4)配备实训用250V/30W日光灯管及支架一套。

电工电子综合实验台,WD615柴油发动机运行实验台


电工电子综合实验台,WD615柴油发动机运行实验台

一、产品简介
该设备采用翻新WD615柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置,可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。

常见问题:

1、如果我要购买电工电子综合实验台,WD615柴油发动机运行实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电工电子综合实验台,WD615柴油发动机运行实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电工电子综合实验台,WD615柴油发动机运行实验台的发票,您需要提供开票资料。

3、你们的电工电子综合实验台,WD615柴油发动机运行实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
