机构运动简图测绘技术综合实训台

时间：2023-11-05 19:00:52 点击次数：中人教仪厂

机构运动简图测绘技术综合实训台,整车电器线路实训台

用于机械原理课程开设“机构运动简图测绘及分析实验”。工件美观大方，精加工装配精度高，运动构件、运动灵活、无干涉现象。
主要技术参数：
1.模型材料：采用铝合金材料或实物制作。
2.运动构件机械精加工，装机精度高，机构运动灵活。
3.各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方（如有底板）。

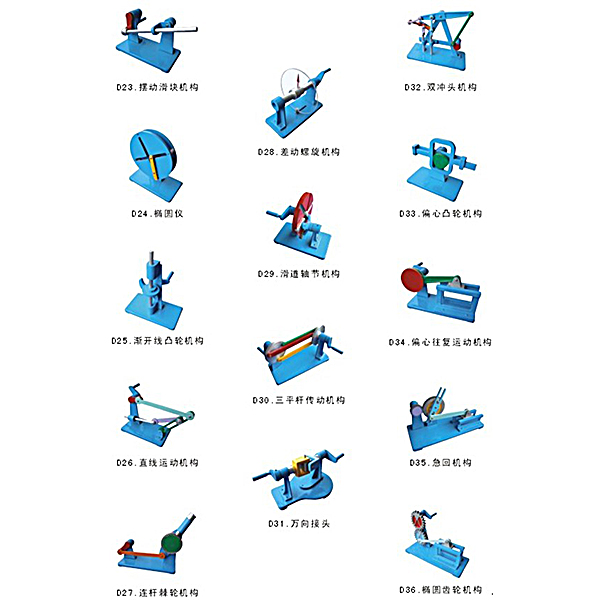

综合型50件

D1.叠加机构	D26.直线运动机构
D2.双曲机构	D27.连杆棘轮机构
D3.内槽轮机构	D28.差动螺旋机构
D4.滚子推杆心型凸轮机构	D29.滑道轴节机构
D5.斜齿轮传动机构	D30.三平杆传动机构
D6.减速器	D31.万向接头
D7.齿轮间歇机构	D32.双冲头机构
D8.2K周转轮系机构	D33.偏心凸轮机构
D9.曲柄摇杆机构	D34.偏心往复运动机构
D10.心型磨轮机构	D35.急回机构
D11.扇形齿轮机构	D36.椭圆齿轮机构
D12.磨擦轮机构	D37.2K－H周转轮系机构
D13.正弦机构	D38.三档齿轮变速机构
D14.直线槽轮机构	D39.蜗轮杆传动机构
D15.行星机构	D40.往复圆柱凸轮机构
D16.等径凸轮机构	D41.槽轮机构
D17.45°螺旋轮传动机构	D42.机器人爬杆机构
D18.圆锥直齿传动机构	D43.摆动导杆急回机构
D19.齿轮传动往复运动机构	D44.反馈机构
D20.空间机构	D45.90°螺旋齿轮传动机构
D21.安全离合器机构	D46.差速器
D22.齿轮连杆机构	D47.软轴传动机构
D23.摆动滑块机构	D48.运动合成机构
D24.椭圆仪	D49.偏心调速器机构
D25.渐开线凸轮机构	D50.行星机构Ⅱ

机构运动简图测绘技术综合实训台,整车电器线路实训台

一、产品简介
该设备采用整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

常见问题：

1、如果我要购买机构运动简图测绘技术综合实训台,整车电器线路实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的机构运动简图测绘技术综合实训台,整车电器线路实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开机构运动简图测绘技术综合实训台,整车电器线路实训台的发票，您需要提供开票资料。

3、你们的机构运动简图测绘技术综合实训台,整车电器线路实训台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
