《通信原理实验》综合实验装置

时间:2023-11-09 14:58:41 点击次数: 中人教仪厂
《通信原理实验》综合实验装置,单片机实验装置

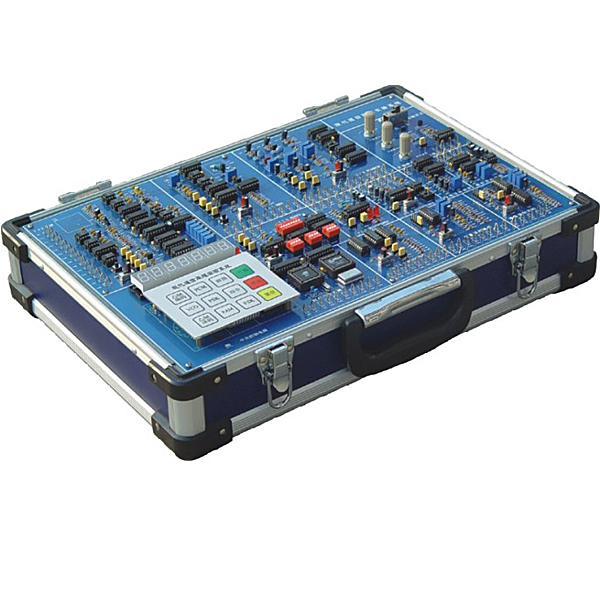

本实验箱是依据全国电子类统编教学图纸文档实验指导书及实验指导书《通信原理》和《通信原理实验》的内容精心设计而成的综合实验系统。实验内容充实、丰富、完整。板面图示清晰,便利接线和测量试验。

一、主要功能含有概括

1、提供直线DC稳压电源±15V/0.5A;±6V/0.5A;±12V/0.5A,共六路。

2、CPU微处置整理器及电子线路连连连接口含有概括系统的总控制器

3、8位数码管用来显露系统的实验状态和成果

4、16个按键的薄膜键盘用来设定信号和实验方法

5、用CPLD设计的多种数字信号产生电子线路

6、帧同步信号识别提取电子线路

7、伪随机码、特殊码产生电子线路

8、低频正弦波信号发生器

9、CPU微处置整理器及电子线路连连连接口

10、抽样定理和脉冲调幅(PAM)电子线路模型

11、脉冲编码调制(PCM)电子线路模型块

12、增量调制(M)编译码电子线路模型块

13、移相键控PSK解调接收和调制发送电子线路模型块

14、HDB3码形变换电子线路模型块,有分时钟、编码、解码三部分

15、FSK电力线载波通信电子线路模型块

16、数字通信系统ADPCM时钟、ADPCM写入输出、ADPCM接收、ADPCM发送电子线路模型块。

17、用电安全与触电急救虚拟拟真系统

系统应用二维与三维(3D)(3D)(3D)集合的虚拟画面,教导学生用电的安全和急救方法,系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学,一相触电分维修带电断线、维修插头座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人,人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示,经过渲染和润色,使模型看起来与真实部位件一般无二,画面逼真。经过实验能够对学生实行实验室安全用电教育,提升学生的安全意识,使学生学会一些自救的方法,让学生在遇到危险时能采取一定的安全措施,保护自己,以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施,减少电气事故的发生。


《通信原理实验》综合实验装置,单片机实验装置


《通信原理实验》综合实验装置,单片机实验装置



一、系统构造

实验研发系统集实验桌、综合实验平台等于一体,综合实验平台应用含有概括一体化设计,也可以经过总线插头座拓展一些新的实验。

二、系统功能

是国内首款将工业组态系统应用来单片机控制系统中,直观形象地展示实际自动控制工业场景。平台主要用来单片机基础应用技术和综合应用技术,含有有单片机原理、各类控制技术、各种数值通信技术、系统设计技术。向用户提供众多外围器件和设备连连连接口,可使用户快速掌控把握单片机原理及其实用连连连接口技术,充分理解和掌控把握当今单片机领域流行的各种外设器件应用。同时学习掌控把握掌控把握掌控把握工业组态系统的编程和控制技术(总线控制和位控制),把学生培养成为优秀的应用型人才,以适应不断创新的社会需求。

三、主要技术功能数值参考规格

3.1实验桌:

3.1.1电源

电源写入:二相三线,交流ACACAC220V±10%,50HZ

电源输出:二相三线交流ACACAC220V±10%/50HZ输出,用来电脑和测量仪表器具的供电。

3.1.2装置容量(KV)(KV)(KV):≦1KVA

3.1.3外型尺寸:参考值1500×700×1300

3.1.4作业环境:温度(℃)(℃)(℃)-10°C~+40°C,相对湿度85%(25C)

3.1.5安全保护:接地保护,漏电保护(动作电流(A)(A)(A)<30mA),过载保护

3.1.6实验桌体:实验桌为铁和铝制台架构造,绝缘实操实操操作面板,桌面为防火烧烧烧、防水浸浸浸、耐磨损损损高密度板,构造坚固,造型美观大方。台体下部设定有电脑主机储物储物储物柜、键盘架,另设定有一个储物储物储物储物柜,用来放置备品备件、工量具及图纸文档实验指导书等。

四、详细硬件技术功能数值

4.1实验屏

4.1.1单色流水灯模型块:8个高亮绿色贴片0805封装LED灯

4.1.2双色流水灯模型块:6个高亮直插LED灯,红黄绿三种颜色

4.1.3双色LED灯模型块:红绿双色直插LED灯

4.1.48位数码管模型块:2个四位一体共阳极数码管,2个74HC595驱动芯片。

4.1.51位数码管模型块:1个8段数码管,共阳极,0.56英寸

4.1.6红绿双色点阵模型块:3个74HC595驱动芯片,一个红绿双色点阵显露屏。

4.1.7LCD1602液晶屏模型块:标准LCD1602液晶屏连连连接口,1个带背光的LCD1602液晶屏。

4.1.88个单独按键:8个贴片单独按键,带上拉电阻

4.1.94X4矩阵键盘:4行4列矩阵键盘,共16个贴片按键,带上拉电阻。

41.1.10五向摇杆:一个五向摇杆,设定有上、下、左、右、中五个方向。

4.1.11蜂鸣器模型块:无源蜂鸣器

4.1.12DS1302时钟模型块:DS1302芯片,SOP8封装,模型块带后背电池座。

4.2传感器模型块

4.2.1两路DS18B20模型块:两路DS18B20温度(℃)(℃)(℃)传感器连连连接口

4.2.2光敏传感器模型块:含有概括LM393比较器,基准电压(V)(V)(V)可调电阻、模仿量输出连连连接口、数字量输出连连连接口、模仿量指示LED灯,支持光敏二极管、光敏电阻等光电开关器件。

4.2.3火焰传感器模型块:含有概括LM393比较器,基准电压(V)(V)(V)可调电阻、模仿量输出连连连接口、数字量输出连连连接口、模仿量指示LED灯,支持火焰传感器。

4.2.4霍尔传感器模型块:含有概括LM393比较器,基准电压(V)(V)(V)可调电阻、模仿量输出连连连接口、数字量输出连连连接口、模仿量指示LED灯,支持霍尔传感器。


常见问题:

1、如果我要购买《通信原理实验》综合实验装置_单片机实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的《通信原理实验》综合实验装置_单片机实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开《通信原理实验》综合实验装置_单片机实训装置的发票,您需要提供开票资料。

3、你们的《通信原理实验》综合实验装置_单片机实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
