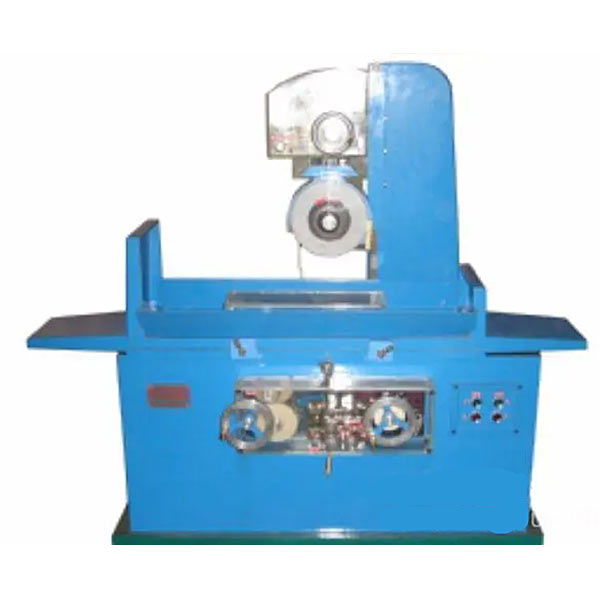

透明磨床仿真教学实训装置

时间:2023-11-14 14:26:54 点击次数: 中人教仪厂
透明磨床仿真教学实训装置,丰田发动机解剖实训装置

一、产品功能
1、选用透明有机玻璃,零件采用铝件,能全透明地看到产品内部结构与动作。铸件表面无沙眼,加工件表面精度Ra1.6
2、所有解剖元件均能进行正常的机械运转。
3、充分展示各个细微结构和机构装配装置。
4、自动运转、演绎产品运作过程,使学生很直观的了解整体过程。
二、技术参数
1.工作台工作面尺寸(长×宽):不小于582mm×200mm
2.磨削工件**尺寸(长×宽×高):不小于380mm×175mm×200mm
3.工作台纵向移动速度(无级):2~10米/分
4.磨头垂直移动行程:不小于200mm
5.磨头纵横移动行程:不小于175mm
6.油泵流量:10升/分
7.油泵电机功率: 0.37千瓦
8.主电机功率:不小于0.25千瓦
9.外形参考尺寸(长×宽×高):不小于1600mm×800mm×1360mm

透明磨床仿真教学实训装置,丰田发动机解剖实训装置


透明磨床仿真教学实训装置,丰田发动机解剖实训装置

产品简介:
该设备采用丰田8A-FE电控汽油发动机总成进行剖面处理,各部件齐全,剖面位置合理,能全面展示汽油发动机内外部结构和部件的运动情况,适用于汽油发动机原理和机械机构的教学。

功能特点:
1. 采用原厂汽油发动机实物总成进行机构切剖,充分展示汽油发动机机构部分的内外结构。
2. 对汽油发动机各机械剖面采用不同颜色的油漆进行喷涂。
3. 由三相齿轮减速感应电机带动汽油发动机曲轴做低速运转,真实演示汽油发动机内部机械部件的运动过程。
4. 移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。
5.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。

常见问题:

1、如果我要购买透明磨床仿真教学实训装置,丰田发动机解剖实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的透明磨床仿真教学实训装置,丰田发动机解剖实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开透明磨床仿真教学实训装置,丰田发动机解剖实训装置的发票,您需要提供开票资料。

3、你们的透明磨床仿真教学实训装置,丰田发动机解剖实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
