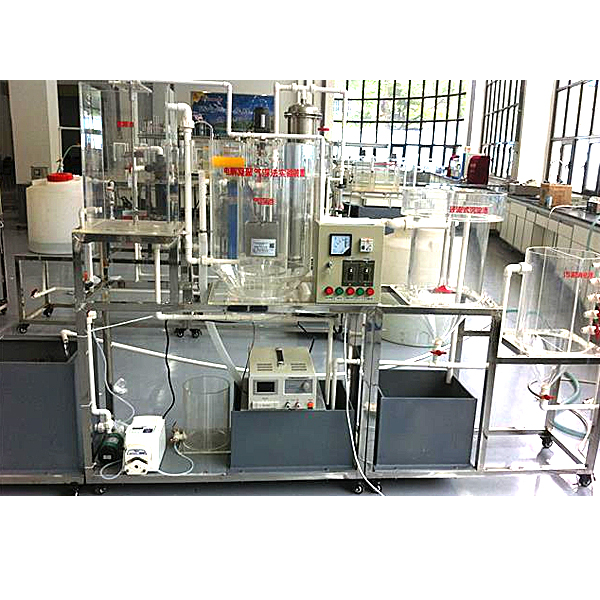

电解法处理含铬电镀废水实训台

时间:2024-01-05 17:54:23 点击次数: 中人教仪厂
电解法处理含铬电镀废水实训台,工厂供配电实验装置

一、实验原理和目的:
1、了解电解法处理含铬电镀废水的工艺流程。
2、加深对该实验基本概念的理解,提高理论和实践知识。
原理:
在酸性含铬废水中,铬主要以CY2O7=形式稳定的存在,但也有存在有少量的CYO4=。
用铁板作阴、阳极,在废水中投加一定量的食盐,用以提高导电率并活化阳极。用压缩空气搅拌,以低压直流电进行电解处理。在酸性条件下,铁阳极受电流的作用,发生溶解,生成二价铁离子进入废水中,将六价铬还原为三价铬,当三价铬PH>5时,生成氢氧化铬沉淀,分离沉淀后将水排出。
阳极反应:铁失去电子变成二价铁,离子进入废水中。
Fe-2e→Fe++
二价铁离子是一种强还原剂,将废水中的六价铬还原为三价铬。
CY2O7=+6Fe+++14H+→2CY3++6Fe3++7H2O
CYO4=+3Fe+++8H+→CY3++3Fe3++4H2O
阴极反应:氢离子在阴极上放电变成氢气逸出。同时还有少量的六价铬在阴极上放电变为氢气逸出,促使废水中的PH值逐渐升高,致使三价铬形成氢氧化铬沉淀而分离。氢氧化铬在PH>5时很容易沉淀,同时废水中的Fe3+生成氢氧化铁沉淀。
CY3++3OH-→CY(OH)3↓
Fe3++3OH-→Fe(OH)3↓
沉淀后能达到排放标准。
二、主要技术指标及参数:
1、原水含铬浓度:50~150mg/L
2、电解历时:30~60min
3、投加食盐:1~1.5g/L
4、电压:7伏~10伏

电解法处理含铬电镀废水实训台,工厂供配电实验装置


电解法处理含铬电镀废水实训台,工厂供配电实验装置

一、概 述
“工厂供电技术实训装置”是根据机械工业职业技能鉴定指导中心编写的《**电工技术》、《电工基础(**工适用)》、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研制生产的。主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内容进行设计开发的,通过在本实训装置中的技能训练能在深入理解专业知识的同时,培养学生的实践技能。并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、模拟表记、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。
二、特 点
1.实用性强
本装置根据典型教学内容设计,在开发中征求了专业教师的建议、吸收了工程应用中的实际经验。比较系统地实现了工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。学生在实训中,还能够掌握正确的电路投切操作,倒闸操作,运行控制以及各种运行方式的调整操作规程。本装置结构清晰,运行灵活,操作方便,安全可靠。为学生提高实践技能建立了一个良好的实训平台。
2.综合性强
本装置综合了与工厂供电相关的微机线路保护,微机电动机保护,备自投和无功补偿等功能。采用的是工业现场产品,线路模型和电动机模型都能较典型的模拟工厂的现场状况,有利于进行理论分析和数值分析。
3.先进性
本装置综合微机继电保护、工业触摸屏和plc等微机职能检测控制的相关技术,采用分层分布式控制方式,组建成集控制,保护,测量和信号为一体的综合自动化实训平台。体现了当前自动化技术和通信技术在供配电网的深刻变革。
三、技术性能
1.输入电源:三相四线~380V±10%  50Hz±2%
2.整机容量:≤3kVA
3.实训台采用铁质亚光密纹喷塑,铝质面板(凹字烂板工艺技术)
4.台体尺寸: 1771mm×1804mm×726mm
5.RS-485和以太网两种通讯接口;标准MODBUS通讯协议

常见问题:

1、如果我要购买电解法处理含铬电镀废水实训台,工厂供配电实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电解法处理含铬电镀废水实训台,工厂供配电实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电解法处理含铬电镀废水实训台,工厂供配电实验装置的发票,您需要提供开票资料。

3、你们的电解法处理含铬电镀废水实训台,工厂供配电实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
