机械创新设计综合实验装置

时间:2023-11-25 14:04:48 点击次数: 中人教仪厂
机械创新设计综合实验装置,军用汽车自动空调实训台

主要技术特点:

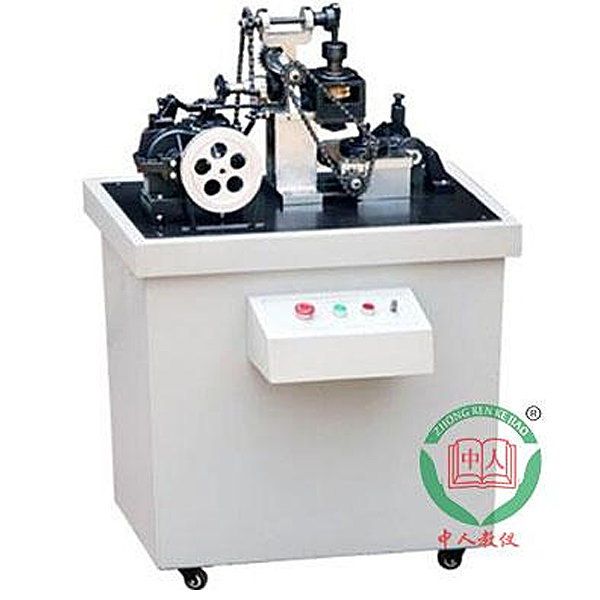

1.该实验装置有多种基本的传动机构,如直齿圆柱齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链传动、滑键配合等,组成插齿机床的传动系统,形成互相协调配合的范成运动、切削运动、进给运动、让刀运动,共五条传动路线,是学习机械传动系统的理想实例。
2.教师机可插制蜡制毛坯的直齿圆柱齿轮,全程约8分钟,可供学生观察插齿全过程、各条传动路线运转情况及特点、范成法加工渐开线齿廓的成形过程。
3.所有传动机构都裸露可视,便于学生观察。
4.该机用途较广,除用于机械基础综合课程设计实验平台外,教师机还可用于渐开线齿廓切制原理实验,学生机可用作机械传动装置装拆实验、机械参数测定实验、机械传动性能对比实验等。
实验项目内容:
1.机械基础综合课程设计(分11个项目)
(1)教学插齿机的反求设计:
(2)凸轮机构的运动分析;
(3)平面连杆机构的运动分析; .
(4)齿轮传动装置设计:
(5)蜗杆传动装置设计;
(6)切削运动传动装置设计;
(7)刀具回转运动传动装置设计;
(8)工件回转运动传动装置设计;
(9)进给运动传动装置设计;
(10)让刀运动传动装置设计;
(11)结构变异创新设计。

机械创新设计综合实验装置,军用汽车自动空调实训台


机械创新设计综合实验装置,军用汽车自动空调实训台

一、产品简介
该设备采用 大众宝来 汽车半自动空调系统为基础,充分展示汽车半自动空调系统组成结构和工作过程。
适用于各类学校对汽车半自动空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车半自动空调系统,充分展示汽车半自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
9.带加热装置,自动调节温度。
10.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。

常见问题:

1、如果我要购买机械创新设计综合实验装置,军用汽车自动空调实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的机械创新设计综合实验装置,军用汽车自动空调实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开机械创新设计综合实验装置,军用汽车自动空调实训台的发票,您需要提供开票资料。

3、你们的机械创新设计综合实验装置,军用汽车自动空调实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。

本文来自网络,不代表本站立场,图片为参考图片,转载请注明出处:机械创新设计综合实验装置,军用汽车自动空调实训台
