智能回转体动平衡实验装置
时间：2023-11-25 14:08:50 点击次数：
中人教仪厂 智能回转体动平衡实验装置,倒车影像及音响系统实训台

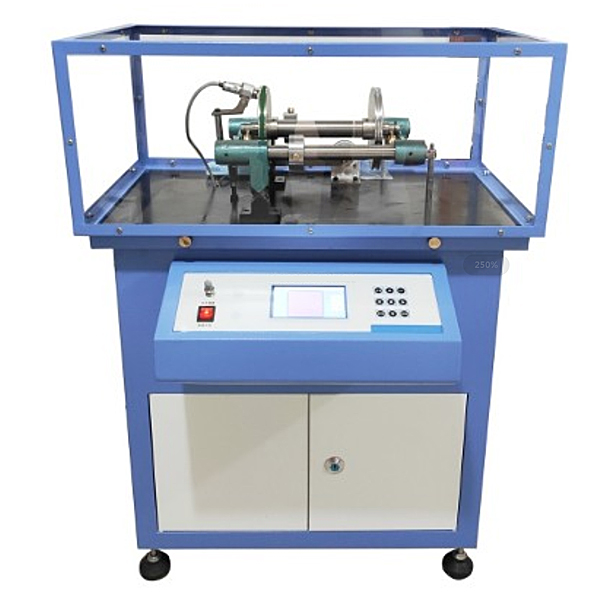

该实验台是采用传感器、微机等先进测试手段和方法装备的智能型可视化动平衡实验台，具有技术先进、体积小、操作方便、效果直观等优点。
通过实验可以使学生对回转构件中不平衡惯性力的变化规律及其引起的强迫振动产生感性认识，掌握动平衡的原理和试验方法，是机械原理实验室的重要设备之一。
实验项目内容：
1．了解并掌握刚性转子的动平衡原理及试验方法；
2．熟悉用传感器及其测试仪器测量动态参数的基本原理和方法；
3．了解处理数据的方法。
主要技术特点：
1．该实验台摆动框架由X形弹簧片支承形成振动系统，配重块为磁性体，整个实验台体积小，操作简便，直观性强，配以先进的测试和计算机辅助实验手段，适用于教学实验。
2．被测转子的转速可无级调节，转子转速和不平衡质量的相位由光电传感器测出；转子不平衡质量引起的框架振动产生的振幅（瞬间角位移），由光栅编码器获取。两组信号
由单片机测控系统通过RS232串口送入微机解算后，即可得出转子不平衡质量的大小和方位。
3．专用软件不但能得出不平衡质量的大小和方位，还可演示整个检测处理过程。
4．实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置。
5．实验台测试性能指标：固有频率ω=3~5Hz，精度2μ，相位角误差≤10度，灵敏度5gmm。
智能回转体动平衡实验装置,倒车影像及音响系统实训台
一、产品简介
该设备采用国产通用型汽车音像、导航与倒车影像系统实物为基础，充分展示汽车音像、导航与倒车影像系统的组成结构和工作过程。
适用于学校对汽车音像、导航与倒车影像系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车音像、导航与倒车影像系统，充分展示汽车音像、导航与倒车影像系统的组成结构。
2.操纵音像、导航、倒车开关，可真实演示汽车音像、导航与倒车影像系统的工作过程。
3.示教板面板采用防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车音像、导航及倒车影像系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车音像、导航与倒车影像系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
