基础零件测绘实验装置

时间:2023-11-29 10:59:16 点击次数: 中人教仪厂
基础零件测绘实验装置,汽车仪表系统演示实训台

功能:
1、机构组装训练;
2、机构零件尺寸测量训练;
3、机构装配图绘制训练;
4、机构零件图绘制训练;
产品参数

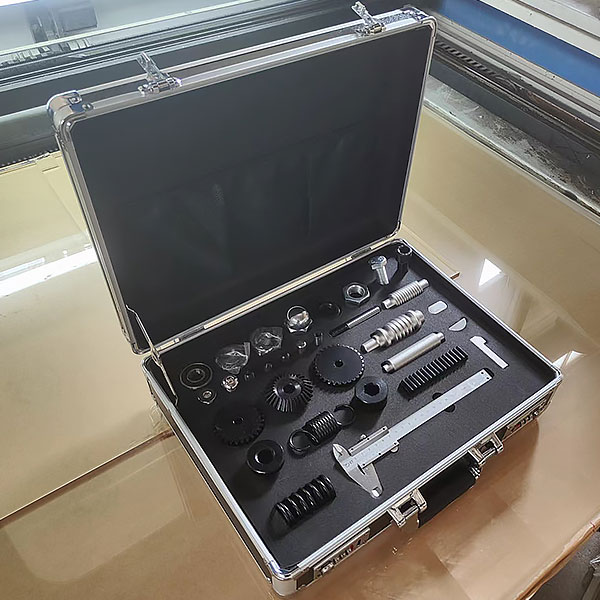

1、产品材质:铝合金精制,采用数控机床精加工并经阳极氧化工艺制作(不接受翻砂粗制工艺),各个零件均需装到铝合金测绘箱内,内置缓冲嵌入式材料格挡;
2、为方便安全测绘箱子尺寸:约365×265×120mm
3、详细配置:
标准件测绘 螺丝、螺栓,轴的尺寸公差与极限 轴、套类,孔的尺寸公差与极限,配合精度 支架、端盖类二维工程图,误差认识理论。
职业技能综合集成训练虚拟仿真系统:
软件内模型可进行360°旋转、放大、缩小、平移,设有通用互动按钮:返回、首页、帮助。所有虚拟仿真任务过程有提示,在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影,选择错误时有提示)—改变姿态(通过点击上下左右箭头改变)—选择投影(进入答题界面,在6项中选择此时完成的三维投影图)
B、截切立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维投影图标定,在14处空白栏中选择相应的标注符号)
C、相贯立体:实验步骤分为实验任务(文字提示任务)—挖孔(选择任意挖孔模型,此时将可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—孔径变化(选择1-4孔径)—后方通孔—选择投影(进入答题界面,在8项中选择此时完成的三维投影图)

基础零件测绘实验装置,汽车仪表系统演示实训台



基础零件测绘实验装置,汽车仪表系统演示实训台

一、产品简介
该设备采用 汽车仪表系统实物为基础,充分展示汽车仪表系统的组成结构和工作过程。
适用于学校对汽车仪表系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电子仪表系统,充分展示汽车电子仪表系统的组成结构。
操纵与仪表系统相连接的各种传感器、开关,模拟仪表信号源的工作,可真实演示汽车仪表系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物,认识和分析汽车电子仪表系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车电子仪表系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。

常见问题:

1、如果我要购买基础零件测绘实验装置,汽车仪表系统演示实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的基础零件测绘实验装置,汽车仪表系统演示实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开基础零件测绘实验装置,汽车仪表系统演示实训台的发票,您需要提供开票资料。

3、你们的基础零件测绘实验装置,汽车仪表系统演示实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
