机械系统性能研究及参数分析实验台

时间:2023-11-29 11:04:08 点击次数: 中人教仪厂
机械系统性能研究及参数分析实验台,重卡离合器实训台

该设备主要为机械基础实验室机械设计类综合实验而设置。机械性能实验项目由于局限于了解在特定的机械传动的某一部分功能,因而无法让学生全面地了解机械性能参数在实际机械系统中的变化和联系,无法让学生对机械系统的整体设计和性能产生综合性、创新性的思维。从系统角度了解机械传动、联接的功能和设计原理成为该类实验发展的趋势。该实验台以达到此目的为设计思路,通过可组合多负载的机械系统,向学生展示了典型机械结构的机械性能参数随实际工作情况变化而变化的过程,为学生研究分析机械性能参数提供了平台。同时该实验台以先进的测试技术和计算机分析技术为表达手段,为启迪学生的思维提供了重要的方法。
该实验系统在以往的传统验正型实验基础上开发而成综合了:
1.带传动实验;
2.液体动压滑动轴承;
3.螺栓组联接;
4.链传动速度波动效应;
5.动力学速度波动调节;
6.动态变负载螺栓联接实验。
该实验系统不但可以单独完成某项实验还可以同时完成几个实验,总体结构采用移动柜式,方便整个设备室内布置而且可大大节约实验空间及时间。

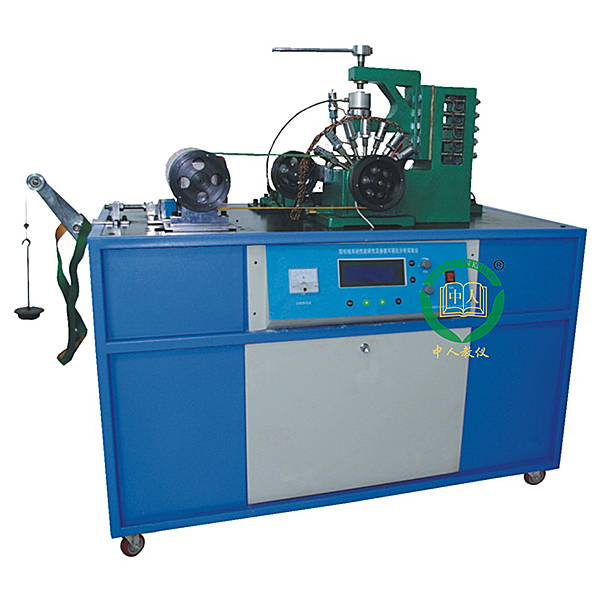

实验台机械系统均装在实验台的平板上,其中一台可水平移动的直流电机作为系统驱动,通过**级皮带传动带动负载和后面的多级传动。另一级传动可安装带或链传动(以驱动变载装置),中间增加可操纵元件——电磁离合器,从而达到充分拓宽学生的设计视野,静态螺栓组联接加载采用螺纹加载方式,加载力可通过荷重传感器直接测得。在整个实验台机械系统中,**级传动为平带传动,第二级传动可采用三角带或链传动,带传动实验采用工业用磁粉加载器加载,因此该系统是一个有多级负载模式、多级传动的系统。
虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。


机械系统性能研究及参数分析实验台,重卡离合器实训台



机械系统性能研究及参数分析实验台,重卡离合器实训台

一、产品简介
该设备采用   气液组合式离合器实物为基础,各部件齐全,布局合理,可全面展示气液组合式气液组合式离合器的内部结构和部件运动情况,适合于离合器理论和实践操作的教学需要。

二、功能特点
1.采用真实的气液组合式离合器部件,充分展示气液组合式离合器的内外结构。
2.手摇输入轴,模拟发动机飞轮转动,踏下离合器踏板,可真实演示气液组合式离合器的工作过程。

四、技术规格
外形尺寸:1300×600×1000mm
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm

四、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 液压式离合总成   1
2 离合器踏板   1
3 离合器总泵   1
4 气动离合器分泵   1
5 离合器分离机构   1
6 变速器输入轴   1
7 手摇驱动机构   1
8 飞轮   1
9 移动台架(带自锁脚轮装置) 1300×600×1000mm (长×宽×高) 1
10 座椅   1
