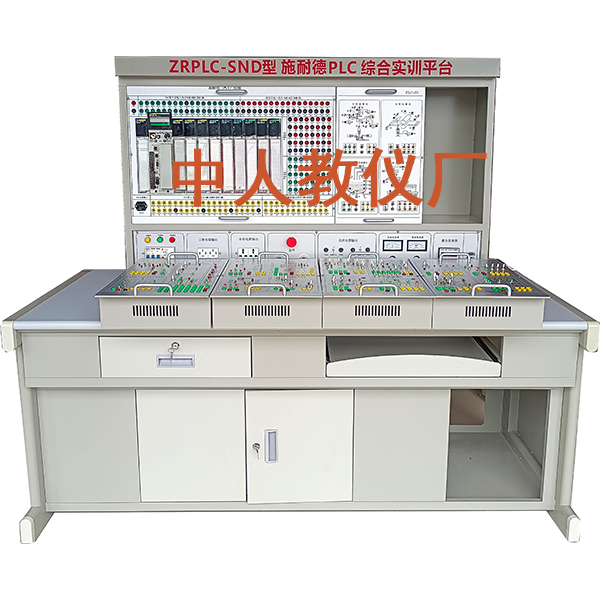

施耐德PLC综合实验台

时间:2023-12-01 11:28:15 点击次数: 中人教仪厂
施耐德plc综合实验台,透明磨床仿真模型实验装置

一、产品概述:

  plc自动化控制实训台”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的,它适合PLC可编程控制实训教学及技师技能鉴定考核。

二、装置特点

1、本套系统含教师主站和学生从站实训装置,每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块等组成。

2、采用挂件结构,具有开关量、模拟量、控制对象等单元,能完成逻辑、模拟、过程、运动等的控制实训教学。

4、装置设有电压型和电流型漏电保护器,各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠,同时控制屏还设有定时器兼报警记录仪,记录实训考核时间及误操作次数。

三、技术性能

1、输入电源:三相四线(或三相五线)~380V±10% 50Hz

2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3、装置容量:<0.5kVA

4、重 量:100kg

5、外形尺寸:1700mm×700mm×1650mm

6、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

四、实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块、等组成。

(一)控制屏

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。


施耐德PLC综合实验台,透明磨床仿真模型实验装置


施耐德PLC综合实验台,透明磨床仿真模型实验装置

一、产品功能
1、选用透明有机玻璃,零件采用铝件,能全透明地看到产品内部结构与动作。铸件表面无沙眼,加工件表面精度Ra1.6
2、所有解剖元件均能进行正常的机械运转。
3、充分展示各个细微结构和机构装配装置。
4、自动运转、演绎产品运作过程,使学生很直观的了解整体过程。
二、技术参数
1.工作台工作面尺寸(长×宽):不小于582mm×200mm
2.磨削工件**尺寸(长×宽×高):不小于380mm×175mm×200mm
3.工作台纵向移动速度(无级):2~10米/分
4.磨头垂直移动行程:不小于200mm
5.磨头纵横移动行程:不小于175mm
6.油泵流量:10升/分
7.油泵电机功率: 0.37千瓦
8.主电机功率:不小于0.25千瓦
9.外形参考尺寸(长×宽×高):不小于1600mm×800mm×1360mm
三、职业技能综合集成训练虚拟仿真系统:
软件内模型可进行360°旋转、放大、缩小、平移,设有通用互动按钮:返回、首页、帮助。所有虚拟仿真任务过程有提示,在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影,选择错误时有提示)—改变姿态(通过点击上下左右箭头改变)—选择投影(进入答题界面,在6项中选择此时完成的三维投影图)
B、截切立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维投影图标定,在14处空白栏中选择相应的标注符号)
C、相贯立体:实验步骤分为实验任务(文字提示任务)—挖孔(选择任意挖孔模型,此时将可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—孔径变化(选择1-4孔径)—后方通孔—选择投影(进入答题界面,在8项中选择此时完成的三维投影图)

常见问题:

1、如果我要购买施耐德PLC综合实验台,透明磨床仿真模型实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的施耐德PLC综合实验台,透明磨床仿真模型实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开施耐德PLC综合实验台,透明磨床仿真模型实验装置的发票,您需要提供开票资料。

3、你们的施耐德PLC综合实验台,透明磨床仿真模型实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
