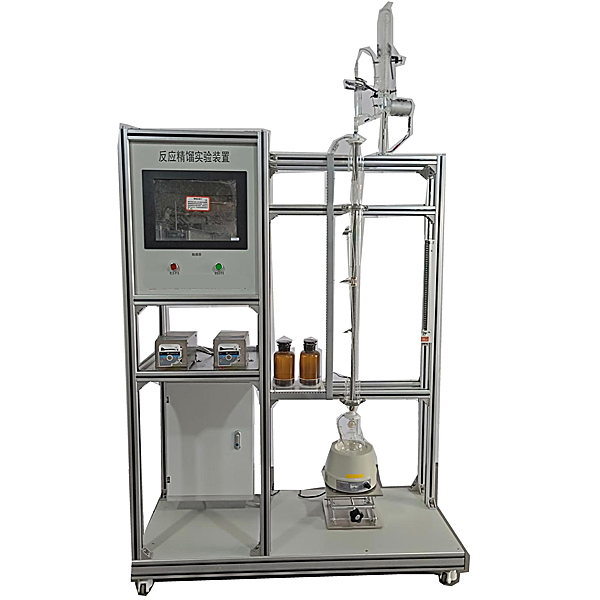

普通精馏塔实训装置

普通精馏塔实训装置,电机驱动与控制实训装置

装置特点：
1、利用本装置，可以实现普通精馏操作，也可实现反应精馏；既可实现连续操作，又可进行间歇操作；既可采用分相回流，又可采用混相回流。
2、反应精馏既服从质量作用定律又服从相平衡规律，适于进行可逆平衡反应和异构体的分离。实验体系为乙酸乙酯的制备。在塔身上部某位置加入带有酸催化剂的醋酸，塔身下部某位置加入乙醇。
3、玻璃塔外壁采用透明导电膜保温抵抗热损失，塔内可装填不同的填料。
4、塔体留有侧线进、出口，可供进、出料和取样、测温用。
5、集约化控制，智能化测、控温，操作方便易行。
装置功能：
1、本装置可进行反应精馏操作，也可进行普通精馏操作；既可连续操作，又可间歇操作。
2、玻璃塔外壁采用透明导电膜保温抵抗热损失，塔内可装填不同的填料。
3、塔体留有侧线进、出口，可供进、出料和取样、测温用。
4、装置能够完成不同回流比操作，考察回流比对产物分布、分离效率的影响。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
主要配置 玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、蠕动泵、U型压力计、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
电：电压AC220V，1.5kW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数：
1、玻璃塔：五侧口塔体，塔体Φ20mm，塔高1.4m，玻璃外罩Φ70mm，填料：316L不锈钢Φ3mmθ网环。
2、塔保温：塔外壁上、下两段透明导电膜加热保温（手动控制），加热功率各250W
3、塔头：自动回流比控制，蛇管冷凝器，塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁线圈、回流比计数器等仪表组成。






普通精馏塔实训装置,电机驱动与控制实训装置

概述

本装置能满足《电机拖动与调速》，《电机学》，《维特电机及控制系统》，《机电传动与控制》，《机电一体化》 等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

1、综合性强：即能完成交直流电机的调速控制，还可完成部分“微控制电机”的实验。

2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。

4、配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。

5、设有电流型漏电保护，相间、线间过载或短路均可自动保护功能。

6、交流电源采用隔离变压器输出，实验采集波形更加安全可靠。

7、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。

一、技术性能
1.输入电源：三相四线380V±10% 50Hz。
2.工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)。
3.装置容量：＜1.5KVA。
二、设备构成
1.交流电源(带过流保护措施，隔离变压器输出)
提供三相0～430V可调交流电源，同时可得到单相0～250V可调的交流电源(配有一台三相同轴联动自耦调压器，功率1.5KVA)。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。交流电源通过隔离变压器输出，实训安全可靠，方便测试波形。
2.高压直流电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组(内部设有过流过压保护电路)，并设有直流数显电压表及切换开关。
3.人身安全保护体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。设有电压型漏电保护器，控制屏若有漏电现象，即切断电源。
4.定时器兼报警记录仪(服务管理器)：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
5.控制屏正面大凹槽内，设有两根圆钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
