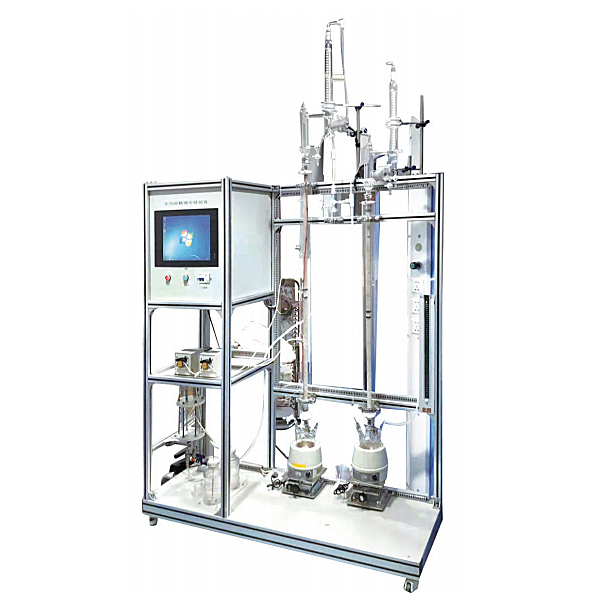

反应精馏、萃取精馏实训台

反应精馏、萃取精馏实训台,生产线实训装置

装置功能：
1、用于各种有机物质的精制分离，装置有两个塔，一个为无侧口的玻璃塔体，另一个为有五个侧口的玻璃塔体，配有摆锤式的回流塔头，既可以实现连续操作，又可以进行间歇操作，既可采用分相回流，又可采用混相回流。
2、可实现反应精馏、萃取精馏、普通常减压精馏等操作。
3、装置能完成不同回流比操作，考察回流比对产物分布、分离效率的影响。
4、全触摸集成化控制，高稳定数据传输，硬件加密。
主要配置：
玻璃双精馏塔、玻璃塔釜、玻璃冷凝器、油水分离器、加热器、流量计、U型压力计、温度传感器、真空系统、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电：电压AC220V，功率2KW，标准单相三线制。
技术参数：
1、双玻璃填料塔，塔体直径φ20mm，塔1：高1400mm，塔2：高1200mm。不锈钢φ2×2mmθ网环填料，塔体外壁二段透明导电膜加热保温，塔釜容积500ml。双塔可独立操作。
2、双预热器与控温系统，温度与塔顶回流自控，塔顶、塔釜测温独立数字显示。
3、塔1：五侧口，塔2：无侧口，塔体外壁2段导电膜加热保温，塔1和塔2均有温度与回流自控，塔1和塔2的塔头为蛇管冷凝器，摆锤式回流结构和蛇管冷凝器油水分相器结构。
4、蠕动泵2台，外控功能：转速控制，方向控制，启停控制。转速范围：0.1-50rpm。转速分辨率：0.1rpm。流量范围: 0.01-30ml/min。
5、250ml高位玻璃加料瓶，液体转子流量计：范围2.5～25ml/min ，数量2套。
6、真空系统：含真空泵、缓冲罐，阀门、压力计等。
7、加热器：功率300W，集成控制。
8、温度传感器：Pt100，显示分度0.1℃。
9、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
10、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
11、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
12、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。
13、额定电压：220V，总功率：2.2kW。





反应精馏、萃取精馏实训台,生产线实训装置

产品概述：

实训装置是一种最为典型的机电一体化、自动化类产品，它是为职业院校、教育培训机构等而研制的，它适合机械制造及其自动化、机电一体化、电气工程及自动化、控制工程、测控技术、计算机控制、自动化控制等相关专业的教学和培训。它接近工业生产制造现场基础上双针对实训教学进行了专门设计，强化了各种控制和工程实践能力。
系统包含了机电一体化专业中的气动、电机驱动与控制、、变频器、触摸屏、等多种控制技术，适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训。

技术参数：

1、输入电源：单相三线AC220V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜1.5kVA
4、设备外型尺寸：410cm*180cm*150cm
5、单站工作台尺寸：880mm*470mm*1500mm

实训项目：

1、了解传感器的应用
2、观察气动元件的应用
3、掌握plc控制技术
模块式柔性自动化生产线实训系统八个工作站各自都有一套plc主机，可分成八个完全独立的工作站进行实训，在对各单元生产工艺和电气控制系统的构成熟悉后，通过PLC编程可完成：
1）系统故障检测
2）工件上料程序控制
3）工件搬运程序控制
4）工件检测程序控制
5）工件搬运安装程序控制
6）工件安装程序控制
7）工件分类程序控制
8）多工作工位程序控制
9）工作单元联网程序控制
10）步进电机驱动控制
11）机械手搬运控制
12）成废品分拣控制
13）传输带控制等
4、电气控制系统安装调试
5、机械系统安装调试
6、电机驱动调试
7、系统维护和故障检测技术
