釜式反应器实验台

釜式反应器实验台,舰艇电工技能基础实训装置

装置功能
1、了解釜式反应器的工作原理。
2、学习反应釜的操作流程。
3、学习反应釜的温度、压力等控制方法。
4、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。
设计参数
搅拌电压：0—200V、转速: 0--1500 r/min。
操作压力：0-5MPa、操作温度：常温-200℃。
公用设施
水：：装置冷凝器连接自来水。
电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
主要配置

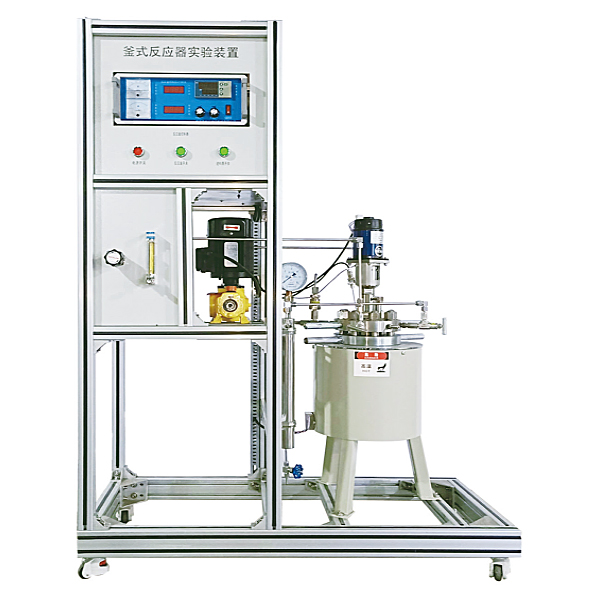

不锈钢反应釜、数显转速表、磁力搅拌器、不锈钢调压阀、柱塞式计量泵、气体流量计、压力表、温控仪表、高品质铝合金型材框架。
技术参数
1、反应釜由电加热炉、反应装置、搅拌和传动系统，以及安全阀等组成。
2、304不锈钢搅拌反应器，反应釜容积1.0L，使用压力范围：常压-5MPa，最高使用温度200℃，釜盖上进气口配针型阀、取样口配针型阀、防爆口配安全阀。
3、压力控制采用304不锈钢调压阀。
4、釜加热炉功率：1.5KW。电阻丝穿线碳化硅炉管，最高加热温度300℃
5、搅拌装置为磁力搅拌，搅拌速度无级调速，转速：0-1500r/min。
6、转子流量计LZB-3，测量范围：16-160ml/min，1台。
7、反应器内温度显示：宇电AI701，1台。
8、温度测量与控制系统：含加热装置、调压装置、温度传感器、温控仪表等。温控传感器： 采用K型热电偶测温，不锈钢探头,数字显示，精度等级±0.1%；温控仪表：输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定，产品经第三方权威机构检测获得CE认证标志。





釜式反应器实验台,舰艇电工技能基础实训装置

设备要求：

1、采用网孔板结构，增加元器件即可增加实训内容，便于二次开发及功能扩展。

2、基于plc及变频器的电气控制实训项目，配备了MCGS组态软件与计算机进行通信监控实训运行状态。

技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

设备基本构成：

1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。

2、电源及参数：

2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。

2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。

3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。

4、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-2000mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出用0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。

5、+5V直流稳压电源1路，输出电流500mA。

6、实验管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；--还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。

7、智能功率、功率因数表

通过键控、数显窗口实现人机对话功能控制模式。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。

8、直流数显电压表一只，采通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-300V。测量精度为0.5级。

9、直流数显毫安表一只，测量范围：0-2000mA。测量精度为0.5级。

10、指针式测量电表：交流450V1只，交流5A3只，精度1.0级。

11、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。
