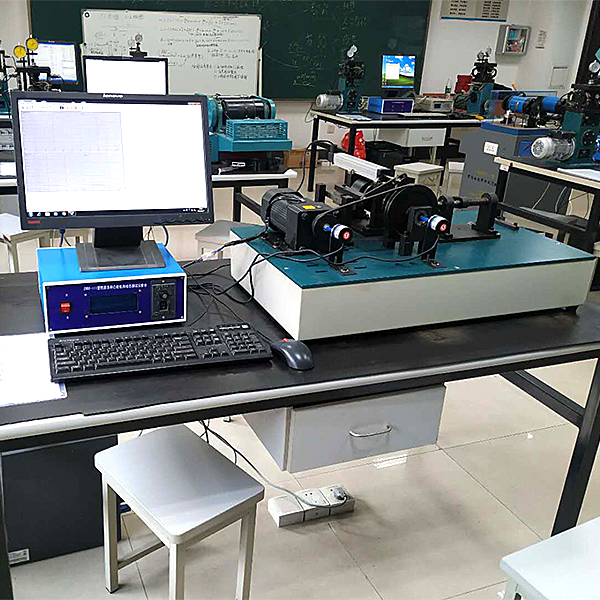

凸轮机构运动与测试实训装置

在现代《机械原理》教学中，越来越注重对学生进行理论与实践相结合的教学方式，注重培养学生的动手能力和创新意识，注重培养学生对现代虚拟设计和现代测试手段的灵活运动能力。凸轮机构是机械中的常用机构，--现代工业的发展，机械自动化和半自动化得日益普及，凸轮机构得到了更广泛的应用。

功能及特点

（1）凸轮运动精密测量实验台具有凸轮廓线手动测试和自动测试功能。通过实验了解凸轮廓线的测试方法。
（2）具有凸轮轮廓曲线反求计算功能,根据凸轮轮廓的检测数据和测量获的凸轮机构基本尺寸，利用计算机反求从动件的位移、类速度和类加速度的数值函数变化规律。
（3）利用计算机对凸轮机构从动件的运动参数进行采集、处理，做出实测的从动件运动规律实测曲线， 并通过计算机对该机构的运动进行数模仿真，做出相应的从动件运动规律理论曲线，从而深入了 解不同规律的盘形凸轮和圆柱凸轮机构的运动特点。
（4）通过凸轮机构运动参数曲线实测结果和理论仿真曲线的对比，比较两者之间的差异，分析误差原因。
（5）通过计算机对凸轮机构结构参数进行优化设计，对凸轮机构的运动进行仿真和测试分析，从而实现计算机辅助设计与计算机仿真和测试分析有效的结合，实现理论与实际的紧密结合，培养学生的实践动手能力和创新意识。

凸轮机构运动与测试实训装置,大功率电机控制技术实训装置

一、装置特点

1.各功能组件采用积木式结构，便于二次开发及功能扩展；

2.所有实验连线均在控制屏面板上连接即可，无需直接接触电机，安全可靠性；

3.所有电机均选用工业现场应用的2kW中小型功率电机，能真实反映电机本身特性；

4.该实验装置带有电压型和电流型漏电保护功能，确保实验进程中操作者的人生安全和设备的保护；

5.整套性强，从仪器仪表、专用电源、电机机组、实验部件及实验专用导线等均配套齐全；配套件的性能、规格等紧密结合实验的要进行配置。

二、技术性能

1.输入电源：三相四线AC380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、装置的基本配置

实验装置由控制屏、实验桌、交直流电源、测量仪表组件、负载组件、电机机组、实验挂箱、实验导线及配件等组成。

（1）交流电源部分
