全光网配线端接实训装置

时间:2024-01-06 17:25:41 点击次数: 中人教仪厂
全光网配线端接实训装置,可视门禁对讲实验台

一、技术规格:
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W

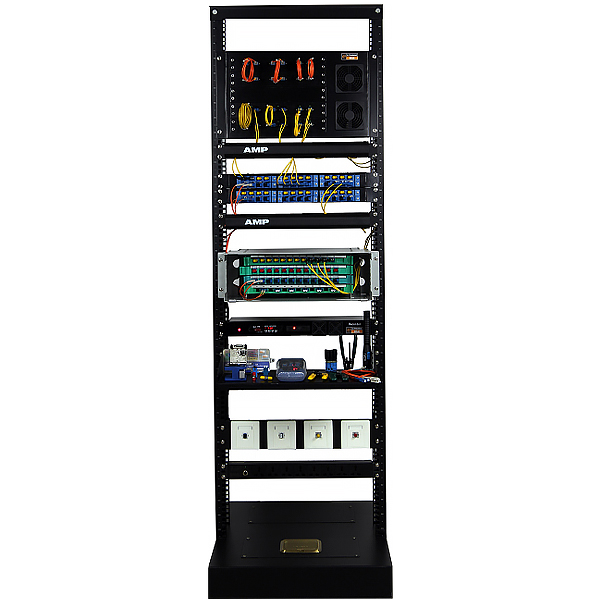

配套设备:6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、12口SC+12口ST组合式光纤配线架2台、48口SC光纤配线箱1台、光纤信息插座4个、机架式数码播放器1台、零件/工具盒1个、电源地插1套。
二、产品特点
1)装置选用19英寸开放式落地型机架,外形尺寸:长0.6米,宽0.53米,高1.8米。机架下部有4个地脚螺丝固定,保证设备牢固,能够承受实训打线冲击力。
2)6U光纤配线端接实验仪1台,8路多种光纤跳线和链路同时测试功能,配置的LED指示灯具有持续和间断闪烁两种显示功能,直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
3)配置48口光纤配线箱(ODF)、12口SC+12口ST组合式光纤配线架、多种光纤信息插座,能够同时搭建多路多种复杂光纤链路,进行光纤熔接和冷接实训,光纤通信工程施工安装与测试实训。
4)配置了常用工程器材,包括组合式光纤配线架,48口光纤配线箱,SC、ST、FC、LC等多种光纤耦合器,多种光纤信息插座等专业器件,达到理论教学与工程相结合的良好效果。
5)机械实训安全教育虚拟仿真软件(提供演示及版权证书):本软件基于unity3d开发,可布置到云服务器端,也可在本地环境使用,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有安全距离实验,安全保护装置实验、安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。

全光网配线端接实训装置,可视门禁对讲实验台



全光网配线端接实训装置,可视门禁对讲实验台

一、系统概述
该系统利用了计算机技术、网络技术、综合布线技术,将对讲、门禁有机的结合在一起,在统一布局的基础上,将各功能模块分立化。系统结构性强,各功能模块拆卸方便,安装灵活,可形象灵活地模拟楼宇对讲、门禁系统的操作演示、系统设置、线路设计等实训及实验内容。系统采用可视对讲与非可视对讲混装的多样化方式,可实现:呼叫、对讲、监视、密码开锁、刷卡开锁、刷卡信息,多台设备之间还可以实现联网管理。通过该系统的操作学习能让教学研究人员全面认识、掌握对讲门禁系统的各种应用模式,同时也为培养学生技能、研究对讲、门禁工程应用提供了良好的教学平台。
实训内容的安排上以培养学生的工程概念和实际动手操作能力为重点,实训内容主要分两大类:
1.各功能器件的原理认识、工程安装、实际操作(安装、调试)类实训;
2.对讲门禁系统检修、调试、设计类实训。
二、产品特点
1. 实现了计算机技术、网络技术、对讲与门禁的有机结合
2. 系统开放,接线灵活
3. 具有上位机管理软件,可以监控实时信息。
三、系统技术指标
1. 输入电源:AC220V±15%,50HZ
2. 环境温度:-20℃~+45℃
3. 装置容量:<1kVA
4. 安全保护:具有漏电自动保护装置

常见问题:

1、如果我要购买全光网配线端接实训装置,可视门禁对讲实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的全光网配线端接实训装置,可视门禁对讲实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开全光网配线端接实训装置,可视门禁对讲实验台的发票,您需要提供开票资料。

3、你们的全光网配线端接实训装置,可视门禁对讲实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
