制冷管路维修基本技能实训装置

时间:2024-01-11 10:57:31 点击次数: 中人教仪厂
制冷管路维修基本技能实训装置,曲柄摇杆机构动态测试实训台

一、概述:

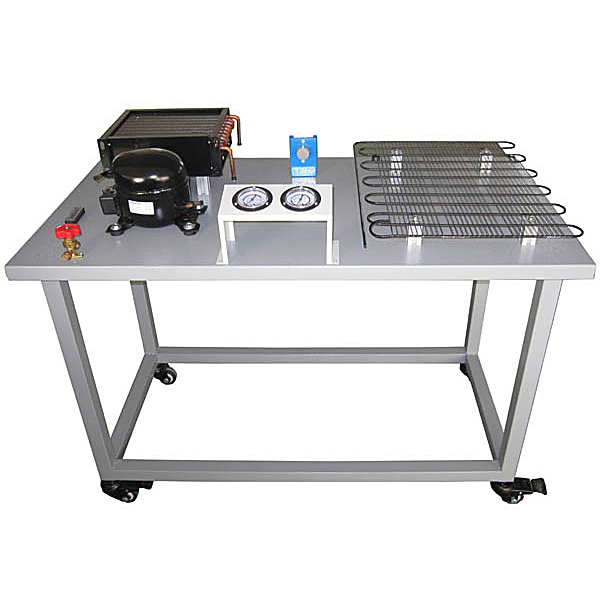

本实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台,学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
二、技术性能:
工作电源:单相三线 220V ± 5 % 50Hz
外形尺寸: 1200 × 600 × 780mm
制冷剂: F-12
相对湿度: <85%
设备重量: 30Kg
环境温度:- 10 ℃ ~ 40 ℃
三、实训项目:
1 、管路距离的确定
2 、割管
3 、弯管
4 、扩管
5 、胀管
6 、把管路安装到对应部件的合理位置
7 、完成对冰箱系统的保压
8 、检漏
9 、判断冰箱压缩机的绕组
10 、完成冰箱系统的线路铺设和连接
11 、抽真空
12 、电气调试
13 、工况的调整

制冷管路维修基本技能实训装置,曲柄摇杆机构动态测试实训台


制冷管路维修基本技能实训装置,曲柄摇杆机构动态测试实训台

ZRJX-YGCA型
一、主要参数
1、电机功率:60W,调速范围:0-100rpm 2、杆长参数:摇杆260mm、连杆300m 3、传感器参数:角位移传感器360p/r 4、外形尺寸:820*510*400,重量47kg
二、主要性能特点
1、四杆机构实验台可进行四杆机构简单拼装,并对曲柄及摇杆进行运动检测与仿真。
2、所有杆构件长度均可进行无级调节。
3、测试系统采用先进的嵌人式单片机系统、测试数据精度高、速度快、稳定。
4、该系统配套软件以Vb为平台制作开发,其内容丰富,包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容,具有综合性、开放性的点。
5、实验结果可以文体形式保存,并可在网络上发送及打印,便于网络化实验。
三、主要实验内容
1、四杆机构的虚拟设计及实物机构拼装。
2、曲柄的运动检测,摇杆运动仿真及实测对比分析;连杆运动平面上点的运动轨迹分析。
3、机架振动检测及机构平衡试验。

常见问题:

1、如果我要购买制冷管路维修基本技能实训装置,曲柄摇杆机构动态测试实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的制冷管路维修基本技能实训装置,曲柄摇杆机构动态测试实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开制冷管路维修基本技能实训装置,曲柄摇杆机构动态测试实训台的发票,您需要提供开票资料。

3、你们的制冷管路维修基本技能实训装置,曲柄摇杆机构动态测试实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
