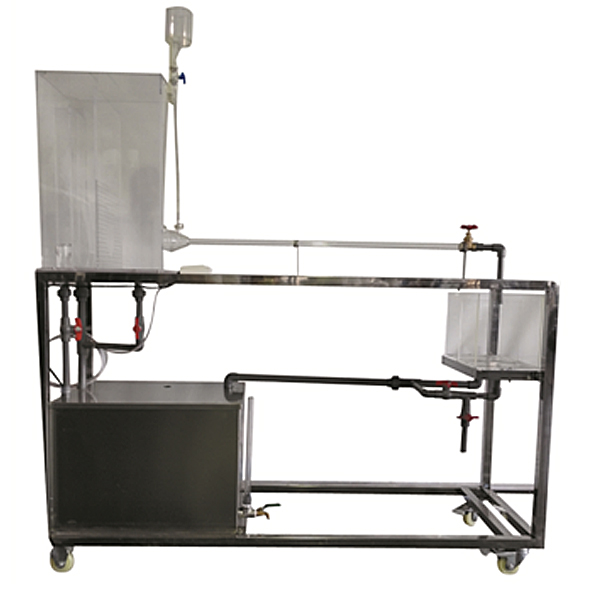

雷诺系数测定实训装置

雷诺系数测量实验装置,电气装配技能实验台

一、设备功能
1、能定性并而且直观地查看到层流、过渡流、湍流等各种流型。测量出临界雷诺数。
2、清晰地查看到流体在圆管内流动过程的速度分布。
3、可测取临界Re数。
二、设备特别点：
1、整个装置美观大方，构造设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框体结构构造，并装配备有禁锢脚，方便系统的拆卸检修和搬运。
3、本实验装置主体部分应用透明优质有机玻璃制作，实验情况清晰，便利学生查看。
4、本实验装置可查看流体在圆直管内作层流、过渡及湍流流动情况，设定有良好的实验效果。
5、装置设计可360度查看，完成全方位教学与实验。
三、设备使用环境及功能数值：
雷诺数：500～5000。
液体流量：0～160 l/h。
有效直管段：800mm
温度（℃）：常温
水：需自来水提供实验用水，实验过程中消耗自来水。
电：无
药品：水溶性红墨水。
实验物料：自来水。




雷诺系数测量实验装置,电气装配技能实验台

一、基础简介

本设备由铁板作制作的多功能装配板（网孔板）实验台和电源装置等构成。实验时选用的各种元件、器件和部位件，可便利地装配在网孔板上，便利灵活。

按照教学和实验的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实验，本设备适用界限广，可完成的教学内容和实验项目多。使用完毕的元件、器件和部位件，从实验台上拆下，集中保管，损坏和丢失少。一个实验场所，可以完成几个专业的教学和实验，经济适用。

实验台配备装备漏电保护、过载和电子回路保护，保障人身安全和设备使用安全。

灵活、可靠、安全、经济适用，是本设备的特别点。对实验场所不多、教学经费投入受限制的学校， 本设备是一种理想的职业教育实验设备。

二、设备技术功能数值参考规格

1.外型：整体尺寸1632mm×750mm×1638mm；

2.实验台架的材料：铁板、铝制构造；

3.电源： 1)写入：三相AC 380V ±10% 50HZ 三相五线；2)固定交流AC输出：三相五线  380V 接插式2组、220V接插式2组、220V插头座式4组3)可调直线DC输出： 0～24V/2A连续可调2组（带有指针电压（V）、指针电流（A）表就地实时监控电源改变）；

4.连接口及仪表：指针式电压（V）表 2 只，时刻监控电网电压（V）改变；

5.保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）≤30mA。

三、设备构造功能

本实验台由实验屏（内置电源）、实验桌、实验储物储物柜三大部分构成。以30mm×30mm成型方钢作为设备主要框体结构材料；实验屏、地盘应用焊接连接、关键部位应用三角筋用内六角螺钉加固连接，表面经高温喷塑处置整理，美观大方而且有效起到防锈绝缘的作用；由两条35mm×35mm铝制型材及滑槽构成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布置依次为电源保护装置、电源指示装置、电源输出；实验桌桌面应用25mm麻灰色高密度层压板封边特制，有效提升绝缘等级；实验桌下部装备有至少4个导向轮，便利实验台架位移；

实验储物储物柜应用标准构造和抽屉式，左侧有3层抽屉，用来放置工量具以及实验图纸文档实训指导书；右侧的双拉门式设计，可同时放置两块通用挂板。实验储物储物柜的位置可按照需要灵活调节，外观尺寸为：1300mm×600mm×510mm。

虚拟拟真系统

1.维修电工电子电机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（***多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电机星三角启动控制电子回路的作业原理及电子回路构造。
