通信系统原理实验装置

时间:2023-10-24 14:07:49 点击次数: 中人教仪厂
通信系统原理实验装置,微波炉维修技能实训台

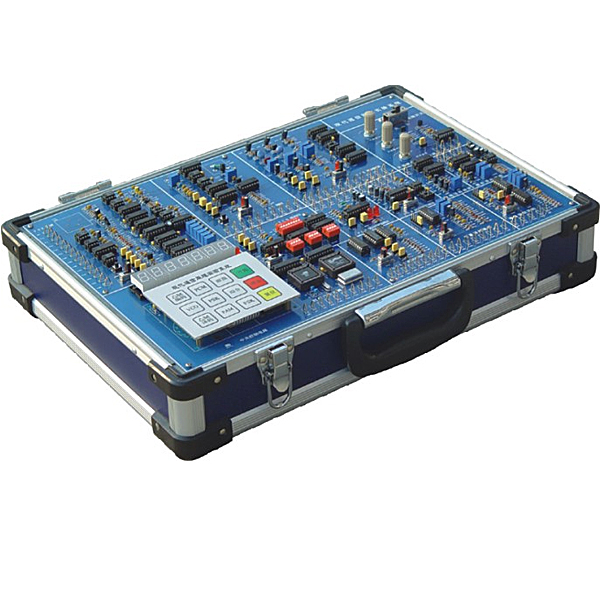

本实验箱是依据全国电子类统编教材《通信原理》和《通信原理实验》的内容精心设计而成的综合实验系统。实验内容充实、丰富、完整。板面图示清晰,便于接线和测试。

一、主要功能组成

1、提供直流稳压电源±15V/0.5A;±6V/0.5A;±12V/0.5A,共六路。

2、CPU微处理器及电路接口组成系统的总控制器

3、8位数码管用于显示系统的实验状态和结果

4、16个按键的薄膜键盘用于设定信号和实验方式

5、用CPLD设计的多种数字信号产生电路

6、帧同步信号识别提取电路

7、伪随机码、特殊码产生电路

8、低频正弦波信号发生器

9、CPU微处理器及电路接口

10、抽样定理和脉冲调幅(PAM)电路模块

11、脉冲编码调制(PCM)电路模块

12、增量调制(M)编译码电路模块

13、移相键控PSK解调接收和调制发送电路模块

14、HDB3码形变换电路模块,有分时钟、编码、解码三部分

15、FSK电力线载波通信电路模块

16、数字通信系统ADPCM时钟、ADPCM输入输出、ADPCM接收、ADPCM发送电路模块。

17、用电安全与触电急救虚拟仿真系统

软件采用二维与三维结合的虚拟画面,教导学生用电的安全和急救方法,软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学,单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人,人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示,经过渲染和润色,使模型看起来与真实部件一般无二,画面逼真。通过实训能够对学生进行实训室安全用电教育,提高学生的安全意识,使学生学会一些自救的方法,让学生在遇到危险时能采取一定的安全措施,保护自己,以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施,减少电气事故的发生。

二、实验内容

1、多种数字信号产生及形成实验

2、帧同步信号识别、提取与分析实验

3、伪随机码、特殊码观察测量分析实验

4、同步正弦波信号产生与应用实验

5、CPU微处理器及电路接口实验

6、通信系统原理电路模块操作实验

7、通信话路终端发送放大实验

8、通信话路终端接收滤波器实验

9、抽样定理实验

10、脉冲幅度调制(PAM)及系统实验。

11、用同步源信号观察A律PCM八比特编码的实验

12、脉冲编码调制(PCM)及系统实验

13、PCM编码时分多路复用时序分析实验

14、增量调制CVSD(△M)编码实验

15、作时钟可变状态下(△M)编码比较实验

16、连续可变斜率增量调制(△M)译码实验


通信系统原理实验装置,微波炉维修技能实训台

通信系统原理实验装置,微波炉维修技能实训台


一、产品概述

“微波炉维修技能实训考核装置”是根据《中华人民共和国教育行业标准-电子技术应用专业仪器设备配备标准》,依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁波等专业课程的实训教学。

本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中电磁类维修实操,初级、中级技能鉴定考核。

二、系统特点

1.配套性  本实训装置采用电气控制与实物分离设计,能清晰展示电气部分与执行机构的关系,电气控制采用微处理器集成电路,对象为机械实体结构,并能够方便准确测试到相关的电压、电流等参数,各实训部件之间连接专用导线配套齐全,配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。

2.实用性  本装置具有实训考核功能,根据技能鉴定要求,教师可以很方便的设置隐蔽故障,学生能够更多的接触到典型的微波炉故障,进行排故训练,提高学生的排故能力,完成学生对认知、安装、调试、维修等多种技能的实训;并能进行考核及记录误排次数,对学生进行更公正的评定。

3.综合性  实训内容丰富,工作原理清晰明确,使学生能够尽可能多的接触和掌握微波炉工作方式,提升学生的综合能力和维修技能。

三、技术性能

1.输入电源:单相三线~220V±10%  50Hz

2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3.整机容量:<300VA

4.安全保护:动作电流≤30mA、动作时间≤0.1s

5.外形尺寸:170cm×93cm×135.5cm

四、系统组成

本装置由微波炉实物、电气控制板、实训考核系统和实验台组成。

1.微波炉实物:主要有电源部分、磁控管、炉腔、炉门四部分组成

2.电气控制板:微波炉的电气控制系统,包括微波产生电路、磁控管控制电路、状态显示电路、定时电路、安全保护电路等单元;

3.实训考核系统:故障设置机构采用隐蔽式设计,学生可根据故障现象通过排故单元排除故障,考核时间及过程可实现完全记录和监控;

4.实训控制柜:整体采用立体柜式结构,并设有四个带刹车万向轮,便于移动和固定,利于实训室布局。柜体为防水、防火、耐磨铝合金材料,结构坚固,造型美观大方。同时可以把实物和控制板紧密结合在一起,便于学生操作。

5.教师教学设计系统:基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。可选圆柱齿轮轴系部件4种、锥齿轮轴系部件4种、蜗杆轴系部件6种进行安装、拆卸、装配、零部件测量(分为轴测量与底座测量)、考核等。零件拆装的步骤过程中有智能提醒,由学生手动选择对应的零件并移动至轴系结构上,选择顺序正确零件才能安装上去,软件内的模型均采用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部件一般无二,设有非标零件库(8种零件)、标准零件库(12种零件)、测量工具库(钢直尺、游标卡尺)供拆装选择。软件内配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时,出题供学生回答,当学生答完题目时给出考核分数,共12题,每道题目设为8分(其中一题为多选题,占12分),只有选择了答案才能进行下一题。软件需能进行全方位旋转、放大、缩小观看其细节。软件须为整体同一平台,不得以单独的资源展现。




常见问题:

1、如果我要购买通信系统原理实验装置,微波炉维修技能实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的通信系统原理实验装置,微波炉维修技能实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开通信系统原理实验装置,微波炉维修技能实训台的发票,您需要提供开票资料。

3、你们的通信系统原理实验装置,微波炉维修技能实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
