模块化电子设计创新实验装置

时间:2023-10-24 14:15:00 点击次数: 中人教仪厂
模块化电子设计创新实验装置,液晶电视维修技能实训装置

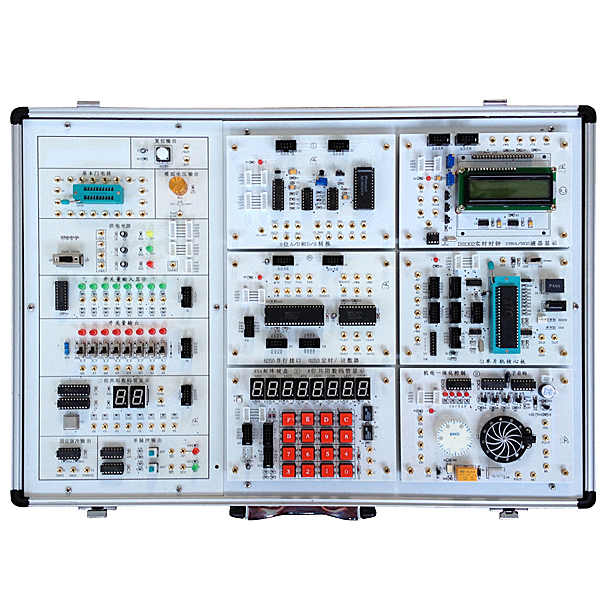

ZRSYX-MDZ模块化电子设计创新实训箱是针对电子设计应用的创新实训而研发的一种完全模块化的创新实训箱。提供给学生的可以是一套完全独立的完整的器件,由学生自己焊接组装、调试,也可以是一套组装好的具有专门功能的单片机或EDA应用小系统,学生可以自己写程序,实现自己的功能,培养学生的动手能力、分析问题和解决问题的能力,为培养高素质的应用型人才打好扎实的基础。
一、总体硬件组成和结构形式
1、由铝木合金箱体、高性能线性电源(也可以USB取电)、基础信号源、单片机实训模块接入区和单片机实训模块等组成。
2、实验箱供电电源交流单相220V/50Hz。
二、详细技术参数
1、基础信号源
1)提供+5V/2A 电源,由三组4芯电源座输出。
2)提供±12V/1A,由2组5芯电源插座输出。
3)提供0~5V连续可调模拟量输出1路,作为 A/D转换的模拟量。
以上每路电源均设置短路、过流保护功能。
4)提供8路开关量输入和输出电路,输入和输出接口分别用8芯排线引出。
5)设置2位共阴或共阳数码管,段码用8芯排线引出,位码用镀金插孔引出。
6)提供二路带消抖±单脉冲信号输出。
7)设置1MHZ和500KHZ国定脉冲输出。
8)设置IC-14集成电路插座一个,用于灵活扩展常用门电路。
9)设置高电平和低电平复位电路个一路。
10)设计有4相5线步进电机、5V直流电机及其驱动电路。
以上电路输出端均带保护电路,在接线错误时,不会损坏设备。
2、单片机实训模块
1)模拟出租车计费器
模拟出租车计费器是一个小型的单片机控制系统,由电机、速度测量、速度计算、费用计算等部分组成,完全模拟出租车计费系统设计。详细组成如下:
1、STC89C51 带ISP下载功能51单片机。
2、A44E电机测速传感器
3、直流电机及驱动。
4、LCD1602液晶显示器。
5、24C02 I2C存储器
6、PCF8563 实时时钟

模块化电子设计创新实验装置,液晶电视维修技能实训装置


模块化电子设计创新实验装置,液晶电视维修技能实训装置


一、 产品概述:

家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

二、技术性能

1.输入电源:单相三线制AC220V±10% 50HZ

2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)

3.整机容量:<300VA

4.安全保护:动作电流≤30mA、动作时间≤0.1s

5.外形尺寸:160cm×80cm×135.5cm

三、系统组成

1、控制及交流电源部分

(1)提供单相交流电源、线间直接短路自动保护装置。控制实训台工作电源。

(2)提供~220V插座1只,为外部仪器提供工作电源。

2、直流电源部分

(1)开关电源:+5V,+24V、12V 。

(2)彩色电视信号发生器:采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确(图形、采样率高,色彩准确、图形选择有16频道 电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过 按键直接选择(输出信号:有视频、伴音(中频6.5M)、射频输出接口) 信号制式:PAL-D/K.

 ( 3)显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.

四.智能实训考核系统

1、计算机可以监控1-126台家用电器智能考核台

2、已设置多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况

7、可以生成学生个人成绩单


常见问题:

1、如果我要购买模块化电子设计创新实验装置,液晶电视维修技能实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的模块化电子设计创新实验装置,液晶电视维修技能实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开模块化电子设计创新实验装置,液晶电视维修技能实训装置的发票,您需要提供开票资料。

3、你们的模块化电子设计创新实验装置,液晶电视维修技能实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
