机械传动方案组合实验台

时间:2024-02-07 06:30:00 点击次数: 中人教仪厂
机械传动方案组合实验台,热泵压缩机性能实验装置

一、实验项目:
1、典型机械传动装配实训及性能测试实验。
2、新型机械传动装置装配实训及性能测试实验。
3、传动系统组合装配实训及性能测试实验。
4、机械传动方案优化设计性实验。
5、机械传动创意组合设计性实验。
单级传动项目7种;两级传动项目42种;三级传动项目210种;四级传动方案,合计259。

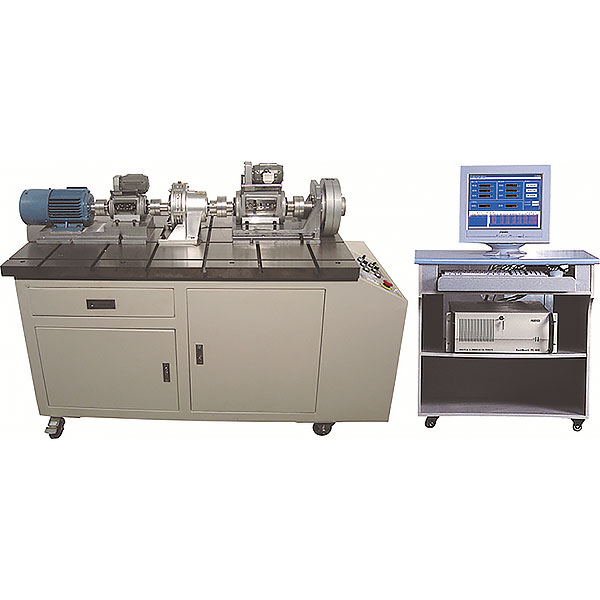

二、基本结构:工作平台机械部分由平板、机柜和各传动模块组成;传动模块由电机、磁粉加载器、轴承支座、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、园锥齿轮传动、蜗杆传动、V型带传动、同步带传动和滚子链传动等十大模块构成,机柜使用优质冷轧钢板经钣金制成;平板采用优质的45钢制造,平板上根据各传动模块的组成需要,铣制连接用的T型槽,电机采用直流伺服电动机,电机通过轴承座连接,安装在平板上;用磁粉制动器作为加载器,它也采用轴承座安装在平板上。
1、主要零部件:
(1)900×480mm平板(带机柜):1套;
(2)电机组件:1套;
(3)制动器组件:1套;
(4)轴承支座组件:2套;
(5)直齿圆柱齿轮传动组件:1套;
(6)斜齿轮传动组件:1套;
(7)圆锥齿轮传动组件:1套;
(8)蜗杆传动组件:1套;
(9)带传动组件:1套;
(10)同步带传动组件:1套;

机械传动方案组合实验台,热泵压缩机性能实验装置


机械传动方案组合实验台,热泵压缩机性能实验装置

一、概述
热泵技术是回收和利用低位热能的有效措施之一,研究和推广热泵技术对于节能有重要意义,随着这几年制冷技术的发展,热泵技术在我国得到日益广泛的应用。该装置可进行制冷循环过程和热泵演示,可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。
本实验系统采用热平衡法测量热泵与制冷压缩机的性能。系统主要由制冷压缩机、蒸发器、冷凝器、恒温水箱和电子膨胀阀等组成。采用传感器和检测仪表采集蒸汽压缩式制冷循环过程中的温度、压力、流量、压缩机功率、电流、频率等状态参数,经自行研制的数据采集板卡连接到计算机,基于面向对象技术开发的具有实时性高,界面设计人性化等特点的测控软件实现热力循环过程实时动态显示、性能参数测试和计算,构成具有检测、分析、记录、测试、绘图等多功能一体化的热泵-压缩机性能实验系统。基于基础型机组,增加如下内容:学生设计型与创新型实验。
二、主要特点
1、 压缩机可以更换;
2、 冷媒(润滑油)可以更换;
3、 管路可以清洗;
4、电子膨胀阀可以实现自行编程控制(验证各种控制算法)
5、不同类型的冷媒物性参数能够以电子表格的方式放在数据库中,以便调用;抽气、冷媒充灌装置实验过程和试验工况采用手动和自动相结合的控制方式,采用直流变频压缩机,可手动调节输出频率和电子膨胀阀的开度环过程的动画演示。
三、技术参数:
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃, 相对湿度<85%(25℃), 海拔<4000m
3.装置容量:小于等于5.kVA
4.制冷剂:R134
5.制热量:4kW
6.重 量:200kg
7.外形尺寸(大约):180cm×70cm×164cm
8.安全保护:具有漏电压、漏电流过流保护装置,安全符合国家标准。

常见问题:

1、如果我要购买机械传动方案组合实验台,热泵压缩机性能实验装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的机械传动方案组合实验台,热泵压缩机性能实验装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开机械传动方案组合实验台,热泵压缩机性能实验装置的发票,您需要提供开票资料。

3、你们的机械传动方案组合实验台,热泵压缩机性能实验装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
