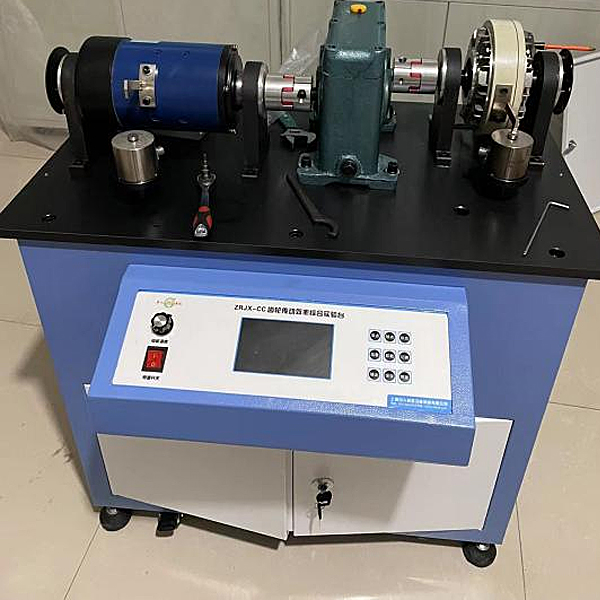

齿轮传动效率测试实验台

时间:2023-11-04 13:50:24 点击次数: 中人教仪厂
齿轮传动效率测试实验台,军用汽车发动机检修实验台

实验内容
齿轮减速器传动效率测试
设备结构
实验桌采用铁质双层亚光密纹喷塑结构,平板台面,铝质面板。设有带锁柜子,可放置配件及资料等。实验桌还设有四个带刹车万向轮,便于移动和固定。
技术参数
1.输入电源:单相三线 AC220V±10%  50Hz
2.直流调速电机1台:额定功率600W,调速范围 0~1200r/min
3.磁粉制动器1台:额定转矩50N·m
4.角位移传感器脉冲数:1000P,1个可精确的测量电机的转速
5.称重传感器2个:额定载荷5kg,灵敏度1.0mV/V;额定载荷50kg,灵敏度1.0mV/V
6.计算机测试分析软件:具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据,并拟合绘制出效率曲线等,各曲线坐标可任意设置。
7.外形尺寸:约700*600*1200mm
8.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,***终一步为正确做法。

齿轮传动效率测试实验台,军用汽车发动机检修实验台


齿轮传动效率测试实验台,军用汽车发动机检修实验台


一、产品简介
该设备采用翻新WD615柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置,可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。

常见问题:

1、如果我要购买齿轮传动效率测试实验台,军用汽车发动机检修实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的齿轮传动效率测试实验台,军用汽车发动机检修实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开齿轮传动效率测试实验台,军用汽车发动机检修实验台的发票,您需要提供开票资料。

3、你们的齿轮传动效率测试实验台,军用汽车发动机检修实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
