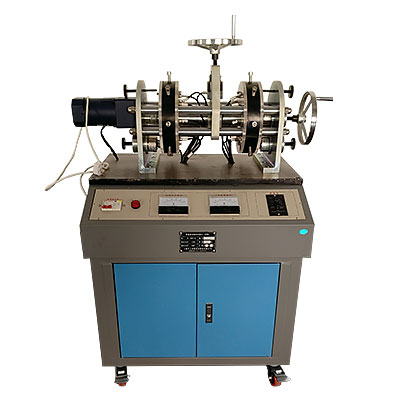

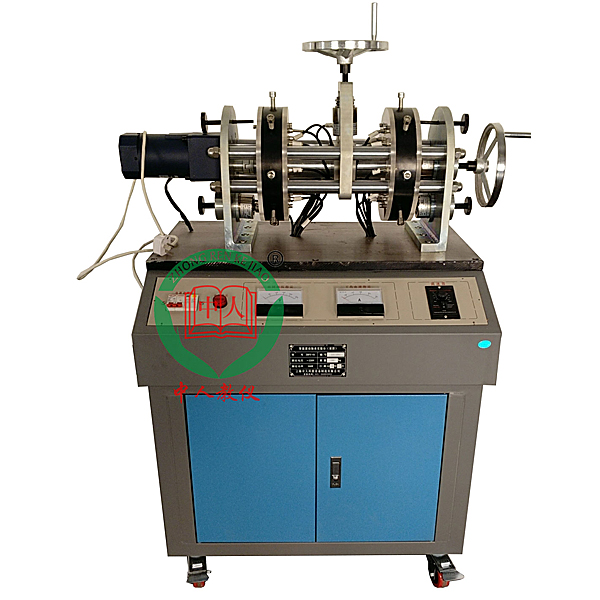

中人ZRJX-FS滚动轴承性能测试分析实验台

更新时间:2024-09-24 08:47:18

用户关注度:

简要描述:

滚动轴承性能测试分析实验台,智能滾动轴承实验台(双控)可测量滚动轴承工作时轴承元件上的载荷分布、应力变化规律及进行滚动轴承组合设计实验,测试在总径向载荷和轴向载荷作用下。

详细介绍
一、 产品概述
本装置可测量滚动轴承工作时轴承元件上的载荷分布、应力变化规律及进行滚动轴承组合设计实验,测试在总径向载荷和轴向载荷作用下,滚动轴承径向载荷分布及变化情况,特别是轴向载荷对滚动轴承径向载荷分布的影响;并作出载荷分布曲线。使学生更好的掌握滚动轴承的工作情况及相关参数的测量方法,提高滚动轴承的设计能力。适合各大院校机械类专业《机械设计》课程的实验教学需要。
二、 配置及技术性能
1. 实验台
(1)实验桌采用铁质双层亚光密纹喷塑结构,平板台面,铝质面板。设有带锁柜子,可放置配件及资料等。实验桌还设有四个带刹车万向轮,便于移动和固定。平板外形尺寸:750mm×420mm×40mm。
(2)输入电源:单相三线 AC220V±10%  50Hz
(3)电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
(4)交流减速电机调速器1个:给电机提供可调电源
(5)数据采集器 1套
2. 实验机构
(1)滚动轴承公称直径:D=50mm
(2)滚动轴承跨度:L=300mm
(3)滚动轴承:2种(圆锥滚子轴承)
(4)可移动的滚动轴承座:1对
(5)滚动轴承径向加载装置:1套(作用点位置可在0~130mm内任意调节)
3. 交流减速电机 1台:额定功率90W,调速范围 0~100r/min
4. 滚动轴承径向载荷传感器16个,量程:5000N
5. 总径向载荷传感器1个,量程:10000N
6. 总轴向载荷传感器1个,量程:10000N
7. 左、右滚动轴承轴向载荷传感器各1个,量程::10000N
8. 配件:软件光盘、实验指导书
9. 计算机测试分析软件
具有数据采集、测试分析、数据曲线拟合、保存并打印实验数据和实验报告等功能。可测量滚子对外圈的压力及变化情况、测绘滚动轴承在轴向、径向载荷作用下轴承径向载荷分布情况,并拟合绘制出实时变化曲线。
10.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全输入、安全控制、安全输出、其他)、生产厂家、产品列表(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。安装位置有蓝色闪烁框架提醒,实验流程:选择安全护栏并安装、选择安全连锁开关(或选择安全光幕、安全垫、安全激光扫描仪)并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时,系统将提示报警音,且机械对象停止工作,选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装,正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮,考核分为十个考核点,部分考核点有3个选项,由学生自由选择,最终10项考核点选好后,提交确认,系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台,不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验,VR设备及软件安装调试不需提供。
机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数,由软件自动计算参数,并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模拟)8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮,将鼠标移动到某一零件位置时,该零件自动放大,并显示零件名称,功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时,曲轴箱或配气系三维模型自动展示爆炸图,可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面,均由学生手动选择对应的零件并移动至机构上,当摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时,自动显示零件名称。
三、 实验项目
1. 轴承外圈载荷分布测试,并作出载荷分布曲线
2. 轴承外圈应力变化规律的测试实验,模拟滚动体和内圈的应力变化规律
3. 滚动轴承组合设计实验,测试滚动轴承组内部轴向载荷、轴向载荷和总轴向载荷的关系,并进行滚动轴承组合设计计算
