回转体动平衡实验装置

时间:2023-10-25 17:01:13 点击次数: 中人教仪厂

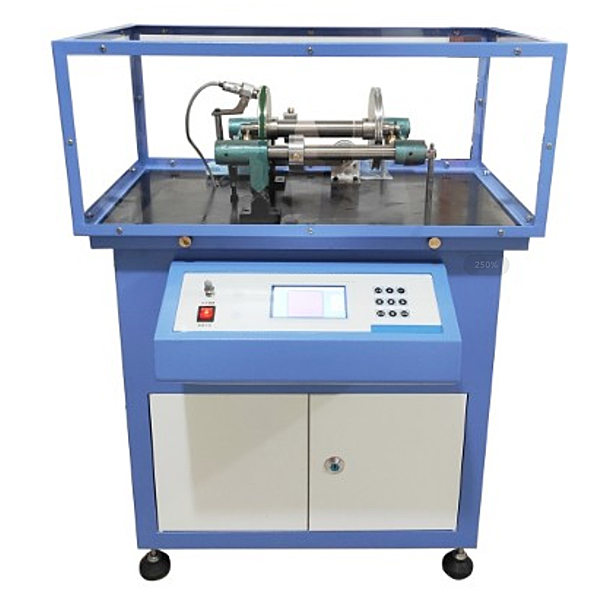

回转体动平衡实验装置,机械创意设计实验台

实验台是采用传感器、微机等先进测试手段和方法装备的智能型可视化动平衡实验台,具有技术先进、体积小、操作方便、效果直观等优点。
通过实验可以使学生对回转构件中不平衡惯性力的变化规律及其引起的强迫振动产生感性认识,掌握动平衡的原理和试验方法,是机械原理实验室的重要设备之一。

实验项目内容:
1.了解并掌握刚性转子的动平衡原理及试验方法;
2.熟悉用传感器及其测试仪器测量动态参数的基本原理和方法;
3.了解处理数据的方法。

主要技术特点:
1.该实验台摆动框架由X形弹簧片支承形成振动系统,配重块为磁性体,整个实验台体积小,操作简便,直观性强,配以先进的测试和计算机辅助实验手段,适用于教学实验。
2.被测转子的转速可无级调节,转子转速和不平衡质量的相位由光电传感器测出;转子不平衡质量引起的框架振动产生的振幅(瞬间角位移),由光栅编码器获取。两组信号
单片机测控系统通过RS232串口送入微机解算后,即可得出转子不平衡质量的大小和方位。
3.专用软件不但能得出不平衡质量的大小和方位,还可演示整个检测处理过程。
4.实验台外形为工作台板+箱柜落地式结构,装有可调地脚螺栓和活动轮,便于实验室调整布置。
5.实验台测试性能指标:固有频率ω=3~5Hz,精度2μ,相位角误差≤10度,灵敏度5gmm。
6.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,***终一步为正确做法。


回转体动平衡实验装置,机械创意设计实验台

回转体动平衡实验装置,机械创意设计实验台


机械设计课程设计实训平台能完全满足高等院校"机械设计课程设计"教学大纲内容要求,完全实现学生自己动手能力测量、测绘、判断、对比、分析,加深理解,巩固所学专业知识。

一、实验项目
1、齿轮传动方案创新设计与拼装
2、轴承支承组合方案创新设计与拼装
3、齿轮传动中心距的计算、测量与调整
4、齿轮传动间隙的测量与调整
5、零部件结构设计构思与测绘
6、传动比的计算与验证
7、减速器外形构思设计与实现
8、轴承润滑密封方式的构思设计与实现
9、减速器附件的选择、构思设计与拼装
10、减速器典型零件结构设计分析
11、机械设计系列8种减速器外形设计实训与错误分析
12、累计实验项目为101项
二、实验实训台结构配置及技术参数
工作台桌有2mm厚冷轧钢板表面喷塑制作;长1600宽1300高800mm桌面上排列设有用于放置零件的展示盒。桌下方设有储物抽屉3个,桌面工作区安装有纵向和横向交错设置,两个方向的定位槽分别等距均匀分布1400mm*360mm整体件(为T形槽)2个工作区各一件,实验桌上还通过铰轴设有可调角度,显示器两台,通过与所开实验相一致的虚拟引导软件,实现动画引导实验过程。可供4至6名学生同时进行实验。
三、实验区零件配置
圆锥圆柱、展开式、分流式、同轴式、蜗轮蜗杆上下置式、单级圆柱式、单级圆锥式整体模块;剖分式一段箱体模块、剖分式二段箱体模块、剖分式三段箱体模块、**轴传动组件模块、第二轴传动组件模块、第三轴传动组件模块、端盖密封模块、轴模块、压板腰形孔固定螺栓固定螺母垫圈模块;端盖密封模块、**端盖模块、第二端盖模块、齿轮模块、齿轮轴模块、轴承模块、轴承端盖模块、密封件模块、平台底座模块、标准件模块、配套工具模块、机箱底座机盖模拟模块,零件总数为390余件。
规格260mm×160mm×500mm。
四、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,***终一步为正确做法。

常见问题:

1、如果我要购买回转体动平衡实验装置,机械创意设计实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的回转体动平衡实验装置,机械创意设计实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开回转体动平衡实验装置,机械创意设计实验台的发票,您需要提供开票资料。

3、你们的回转体动平衡实验装置,机械创意设计实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
