智能高低压供配电教学实训装置

时间:2023-11-03 13:45:53 点击次数: 中人教仪厂
智能高低压供配电教学实训装置,柴油共轨发动机实验台

配置清单

序号

名称

数量

产地

厂家

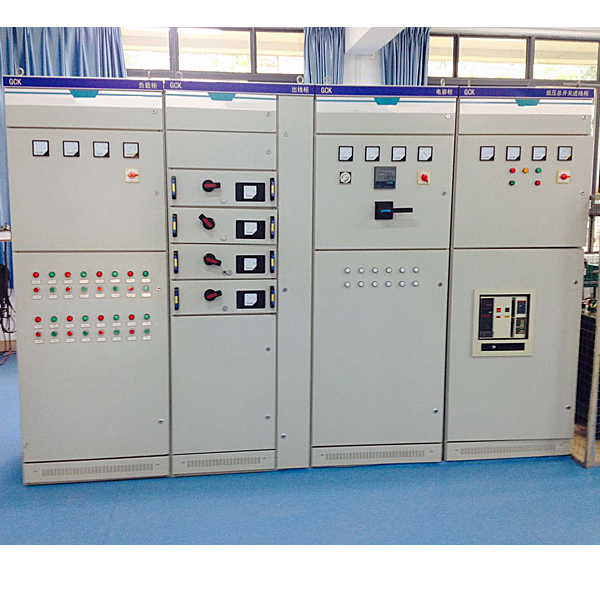

高压部分

1

常用电保护柜

1

上海

中人教仪

2

10KV真空断路器柜(手车式)

1

上海

中人教仪

3

10KVCT/PT计量柜

1

上海

中人教仪

4

模拟故障发生器、模拟高压断路器柜

1

上海

中人教仪

低压部分

5

低压配电开关柜

1

上海

中人教仪

6

低压电容补偿柜

1

上海

中人教仪

7

抽屉式低压配电柜

1

上海

中人教仪

8

低压负载柜

1

上海

中人教仪

1、常用电保护柜详细技术参数

柜体尺寸:800*600*2200mm工业级柜体

微机线路保护技术参数

微机线路保护装置技术参数:

1额定数据

a.额定电源电压:直流或交流220V或直流110V

b.额定交流数据:

交流电压:  100/V,100V

交流电流:  5A或1A

零序电流:  1A

额定频率:  50Hz

c.热稳定性:

交流电压回路:长期运行  1.2Un

交流电流回路:长期运行  2In

1s  40In

零序电流回路:长期运行  2A

1s  40A

2装置功耗

a.交流电压回路: 每相不大于0.5VA;

b.交流电流回路: In=5A时每相不大于1VA;

In=1A时每相不大于0.5VA;

c.零序电流回路: 不大于0.5VA;

d.保护电源回路: 正常工作时,不大于12W;保护动作时,不大于15W。


智能高低压供配电教学实训装置,柴油共轨发动机实验台


智能高低压供配电教学实训装置,柴油共轨发动机实验台

一、产品简介
该设备采用 电控高压共轨柴油发动机为基础,对发动机可进行起动、加速、减速等工况的实践操作,真实展示电控高压共轨柴油发动机的组成结构和工作过程。
适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、功能特点
1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常),充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控高压共轨柴油发动机实物,认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置,可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,正前方/两侧焊接圆形护手杆,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
10.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)

常见问题:

1、如果我要购买智能高低压供配电教学实训装置,柴油共轨发动机实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的智能高低压供配电教学实训装置,柴油共轨发动机实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开智能高低压供配电教学实训装置,柴油共轨发动机实验台的发票,您需要提供开票资料。

3、你们的智能高低压供配电教学实训装置,柴油共轨发动机实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
